Установка задних дисковых тормозов LUCAS на Ладу Гранту

Наконец-то дошли руки до написания записи в бортовой журнал! В этом посту я напишу про установку задних дисковых тормозов на основе LUCAS. Собственно мой мануал по установке, которого я не нашел в коробке с ЗДТ. Поехали!

Для установки потребовалось: http://www.belais.ru/tuning-tormoznyye-sistemy/diskovyye-tormoza/5269" target="_blank">ЗДТ и http://www.belais.ru/tuning-tormoznyye-sistemy/diskovyye-tormoza/3417" target="_blank">ступица под ABS. Данный KIT ЗДТ предназначен для установки на Ладу Гранту => всё входит в комплект (кроме ступицы под ABS).

1. Снимаем колесо и барабанные тормоза (инструкцию вы запросто найдете в интернете). Установка задних дисковых тормозов LUCAS на Ладу Гранту
2. При помощи ключа и гидравлического домкрата я открутил гайку ступицы (иначе я не смог, ибо сидела намертво). Установка задних дисковых тормозов LUCAS на Ладу Гранту

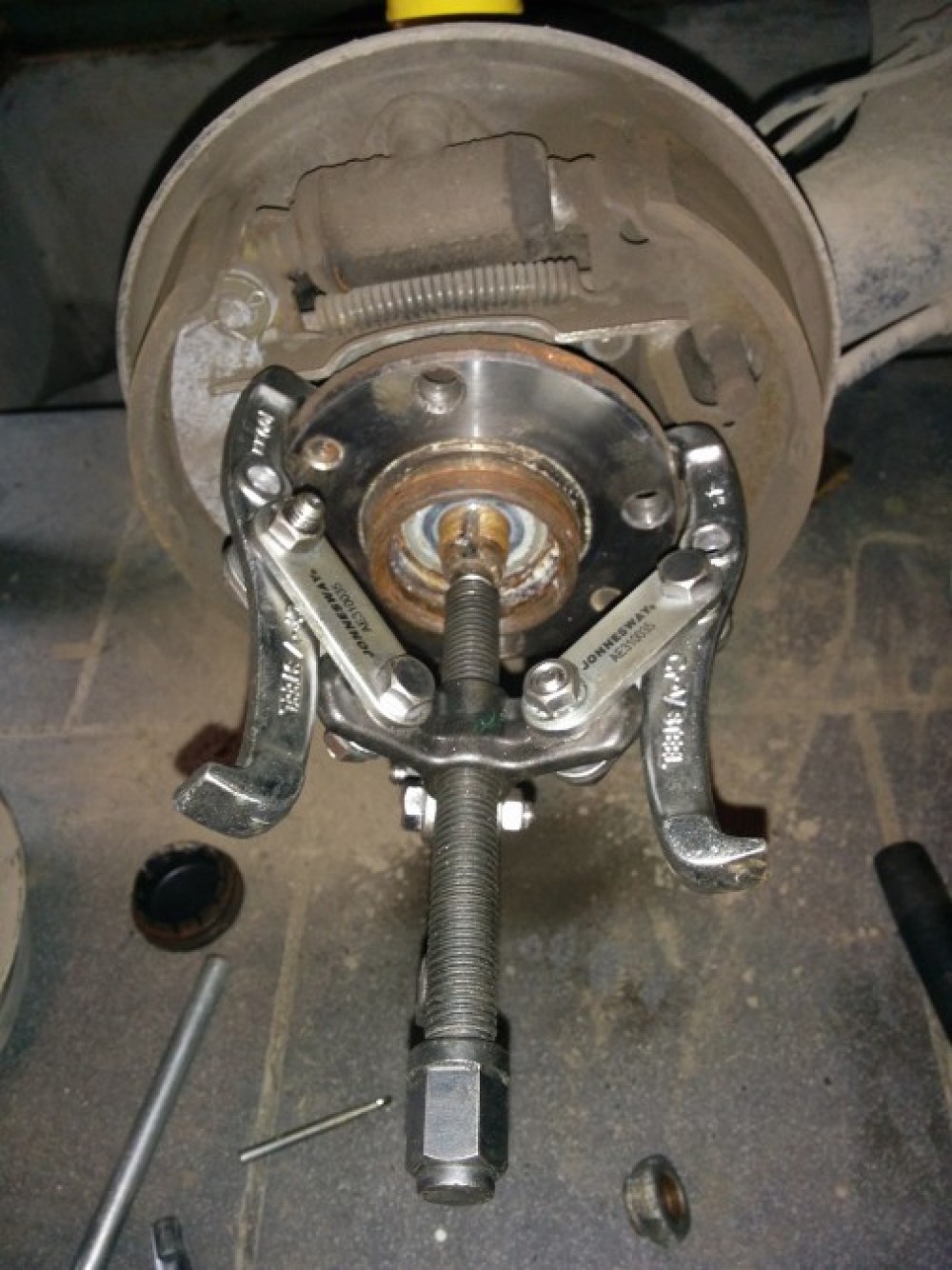

3. Благодаря съёмнику, демонтировал ступицу. Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту
4. Снимаем трос ручного тормоза. Установка задних дисковых тормозов LUCAS на Ладу Гранту

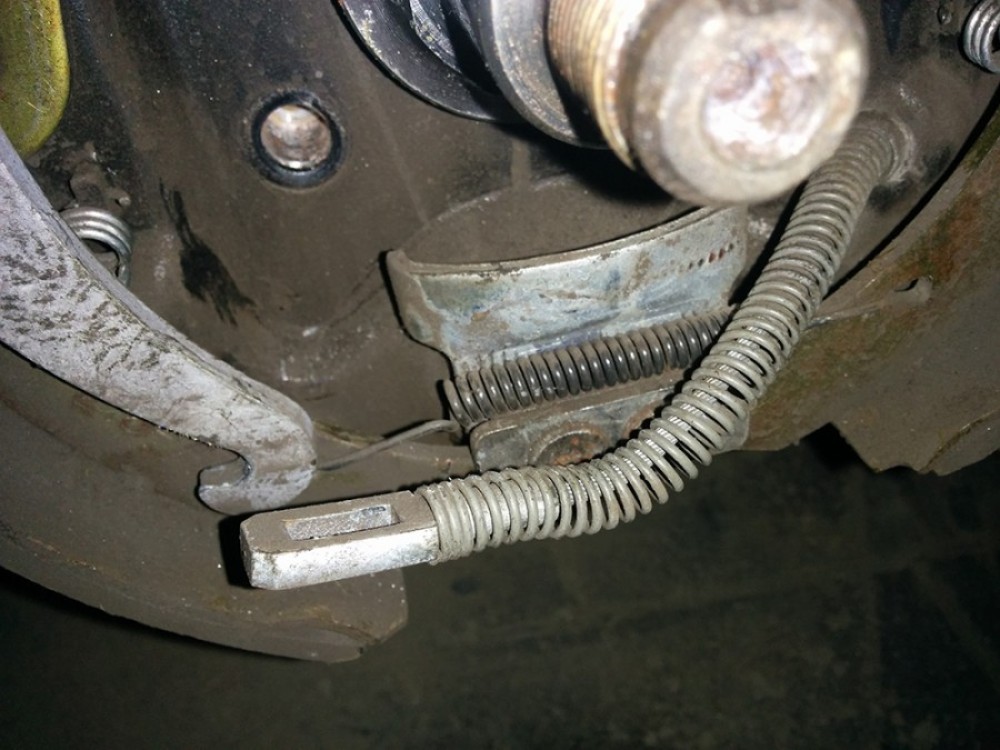

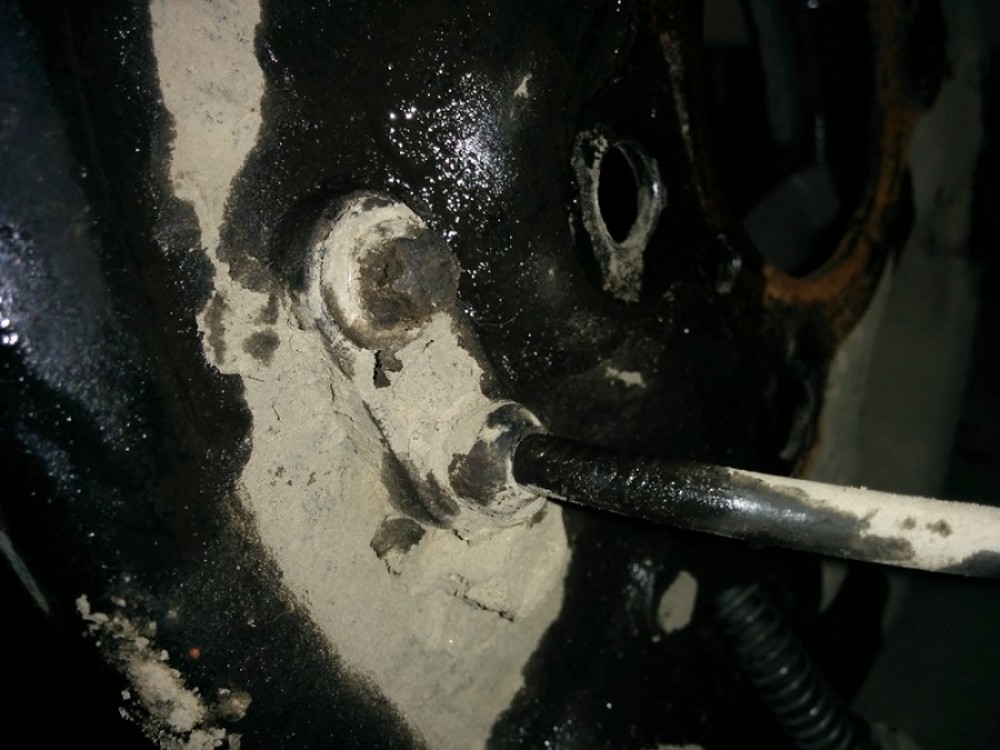

5. Откручиваем болты крепления барабанного тормоза и снимаем пружины колодок. Установка задних дисковых тормозов LUCAS на Ладу Гранту

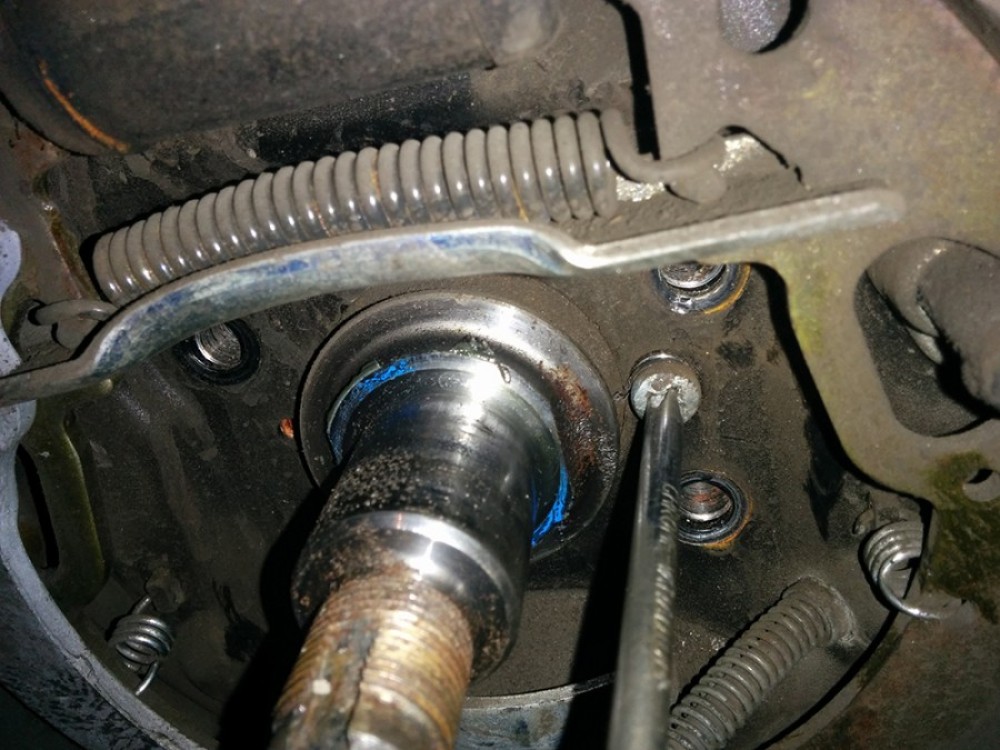

6. Для снятия датчика ABS необходима головка TORX. Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту

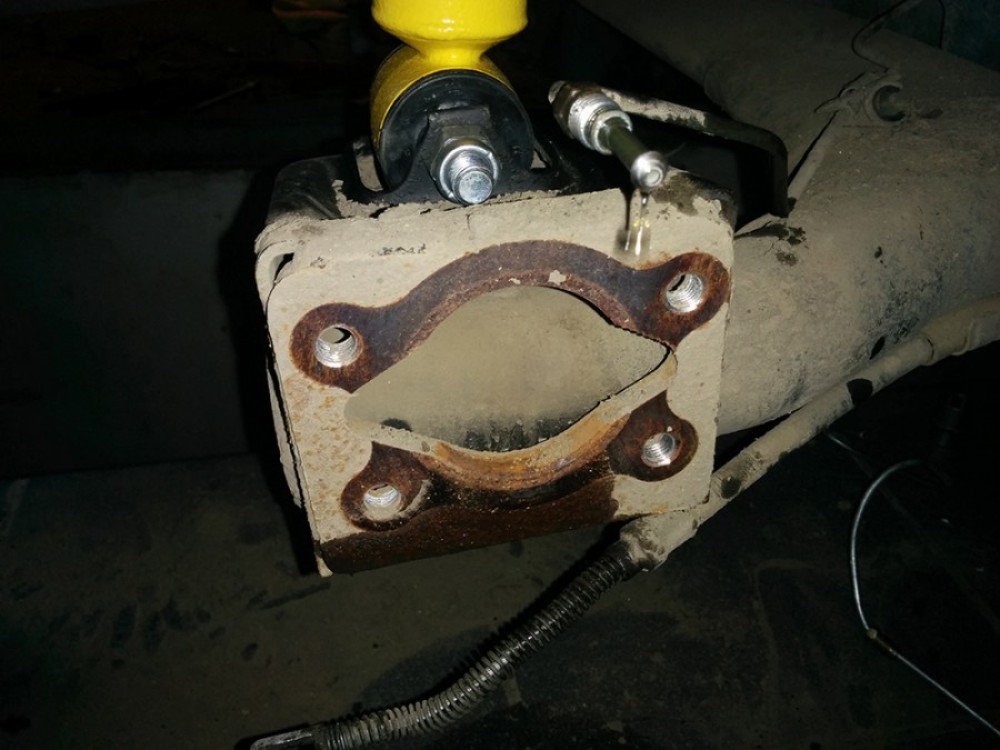

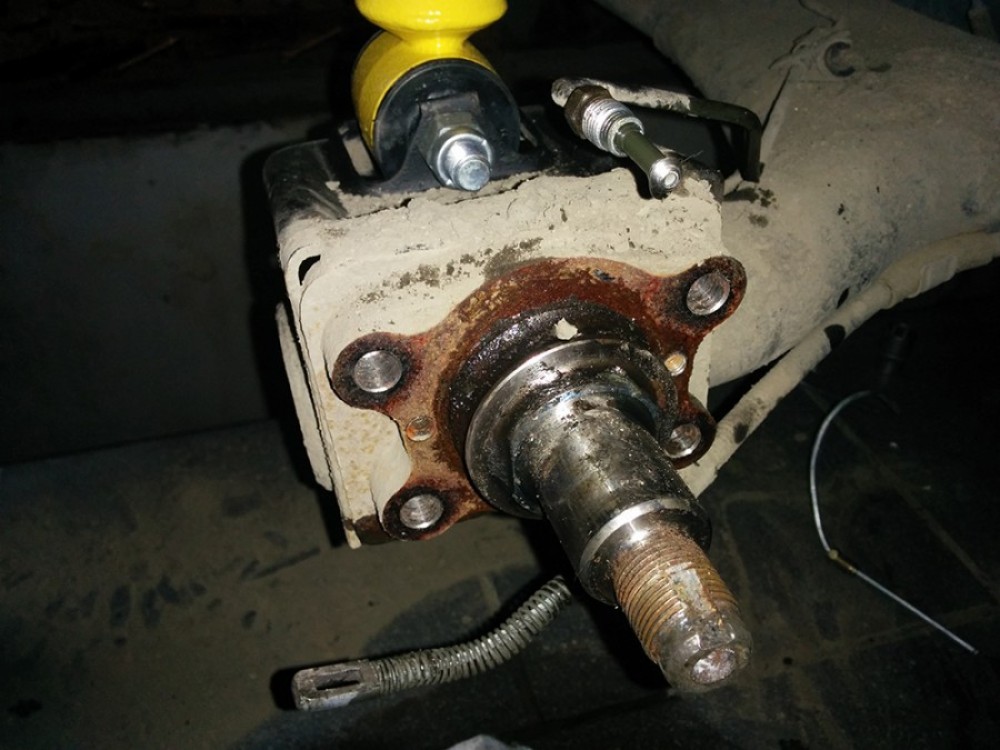

Получилось как-то так. Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту

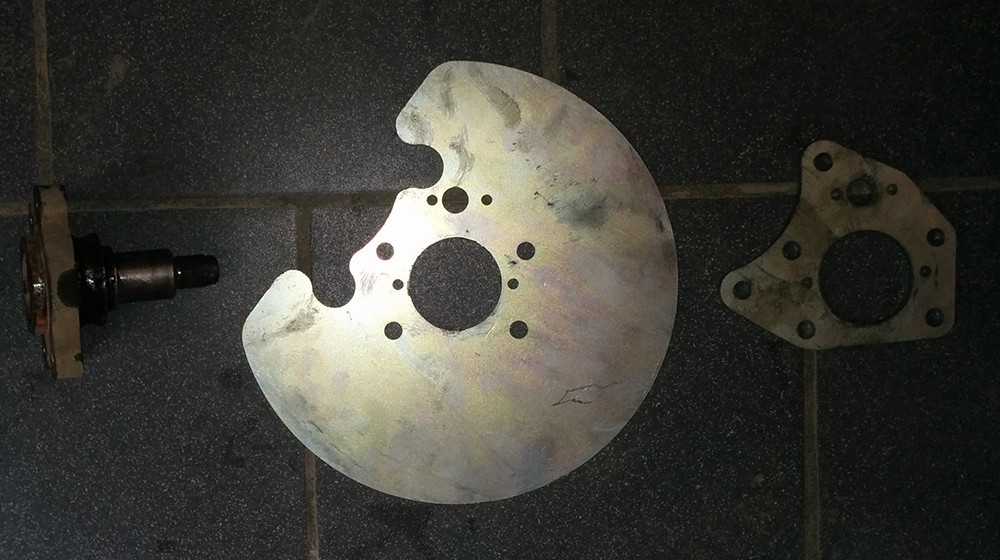

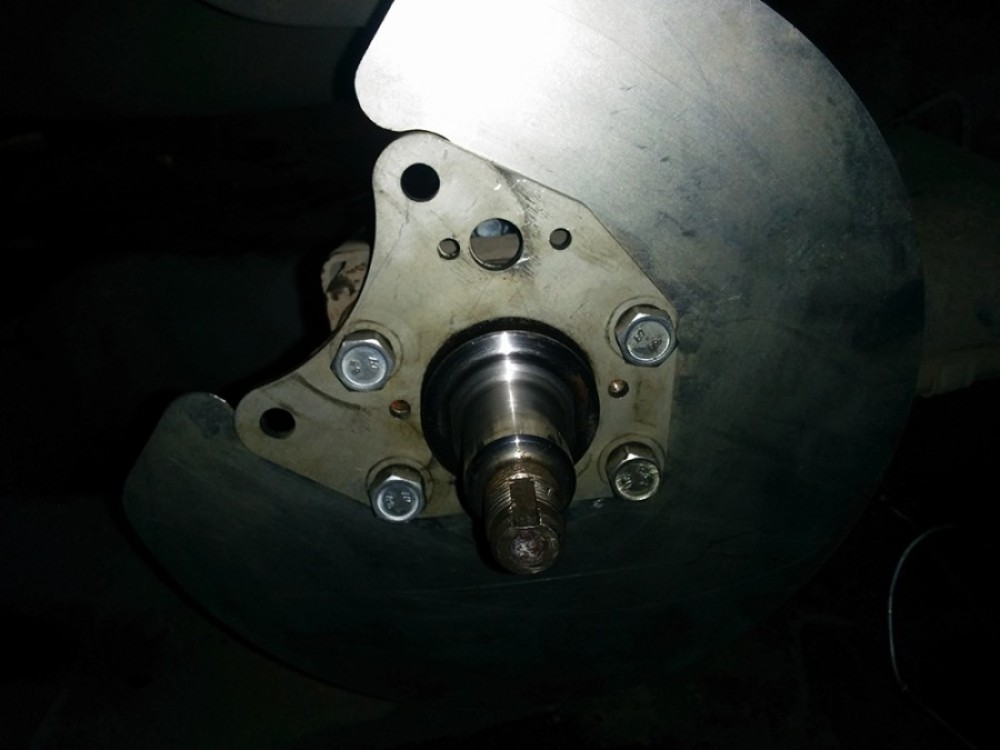

7. Далее устанавливаем и скручиваем комплектующие в следующем порядке: втулка ступицы, защитная пластина, пластина ЗДТ. Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту

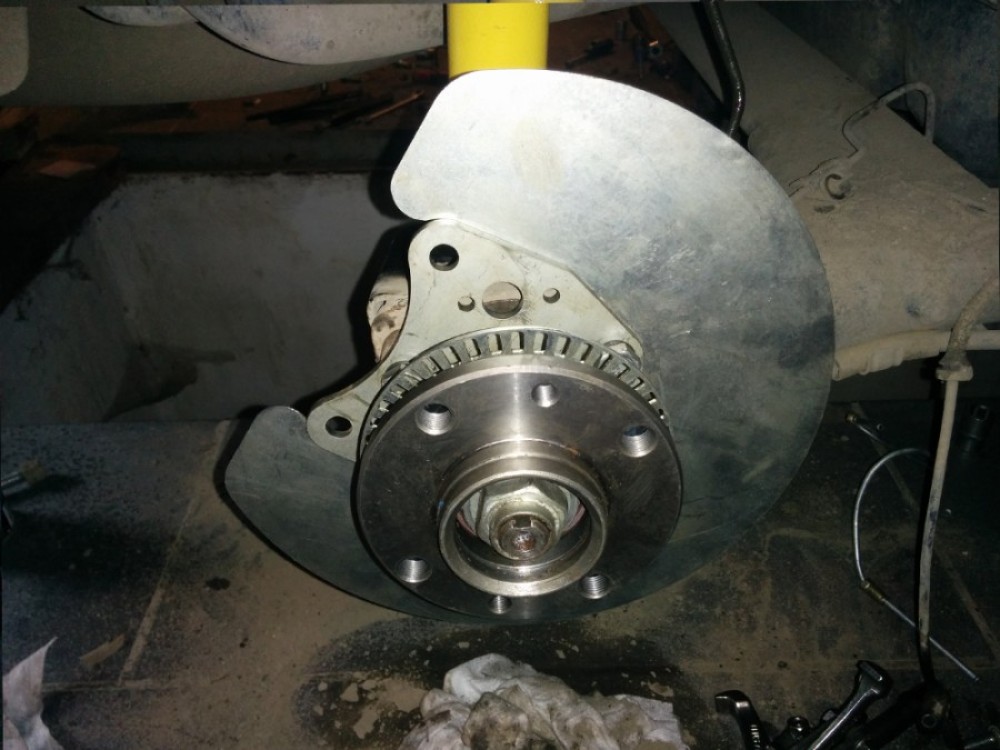

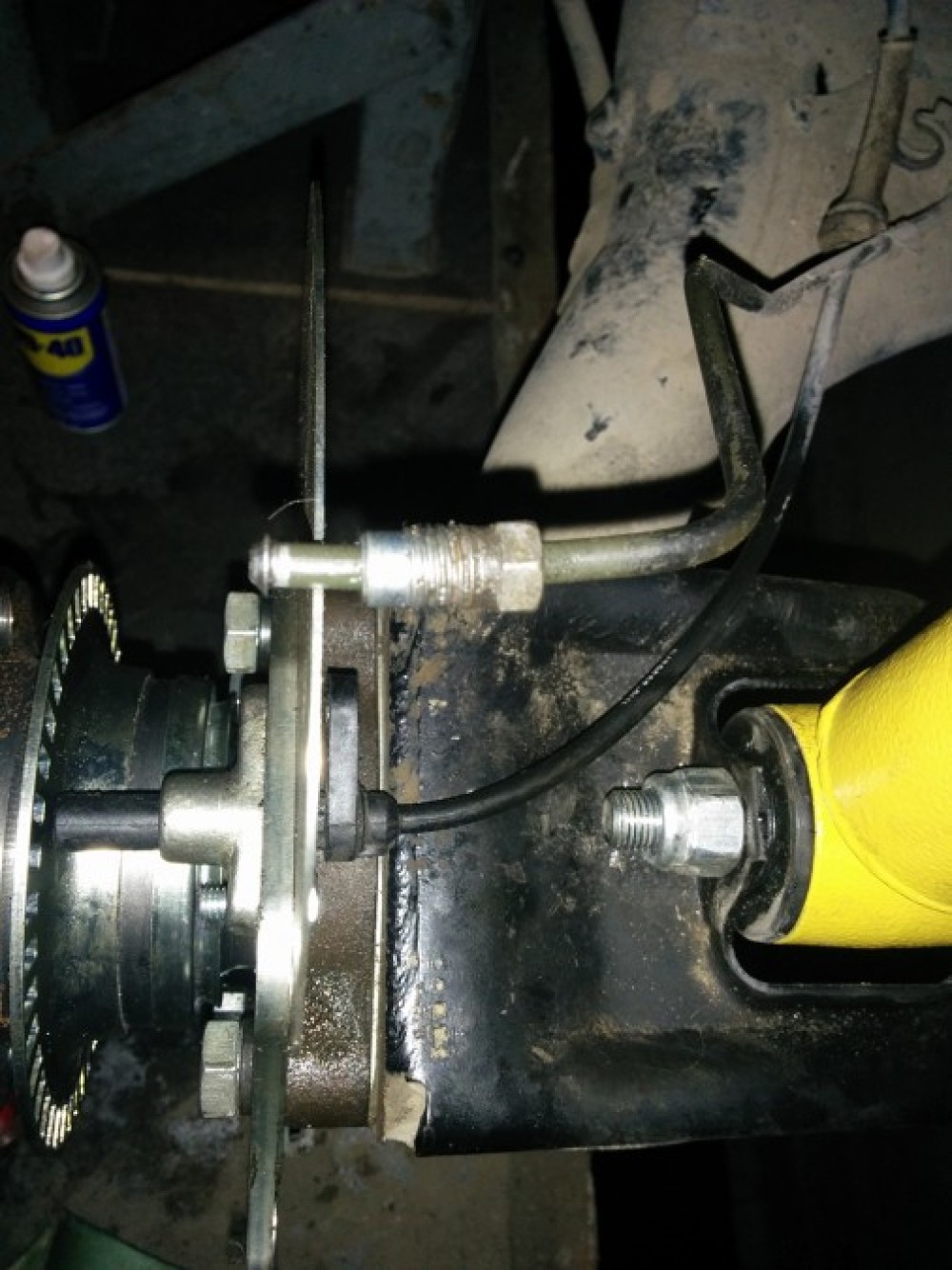

8. Устанавливаем датчик ABS. Установка задних дисковых тормозов LUCAS на Ладу Гранту
Датчик пришлось ставить через несколько шайб, т.к. корпус датчика (примерно 1 мм.) терся об ступицу.

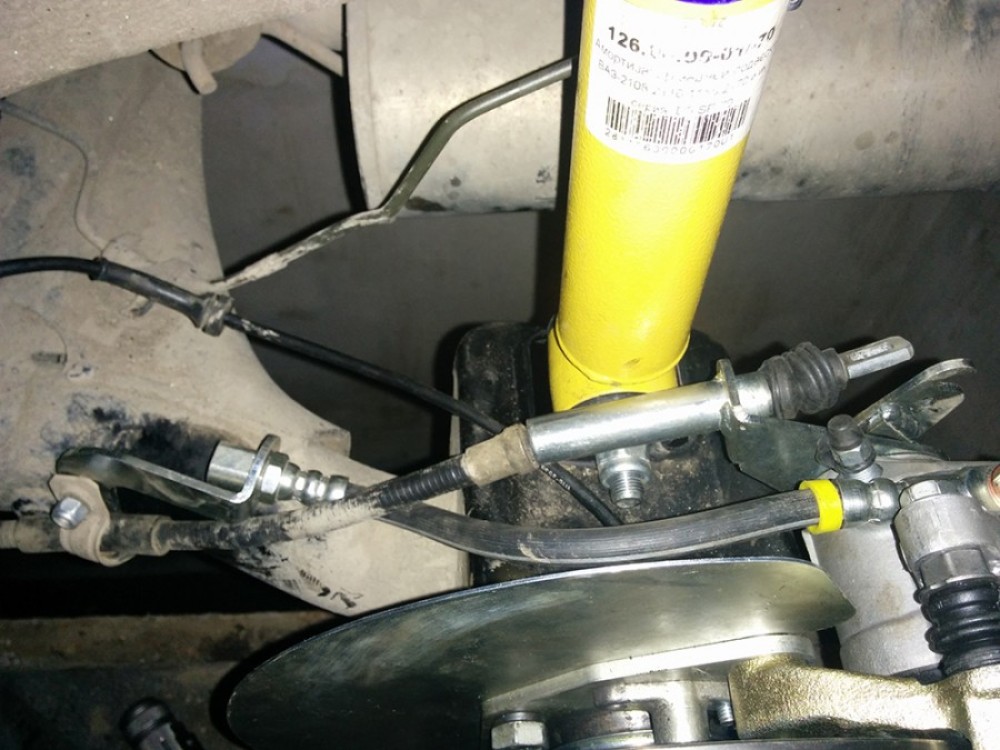

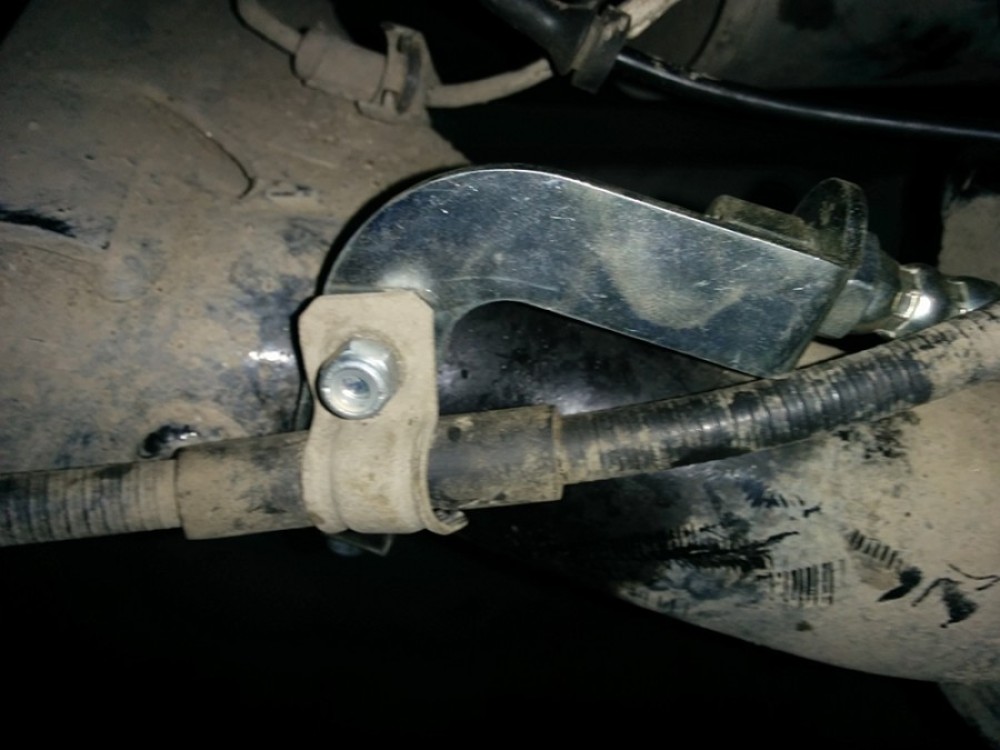

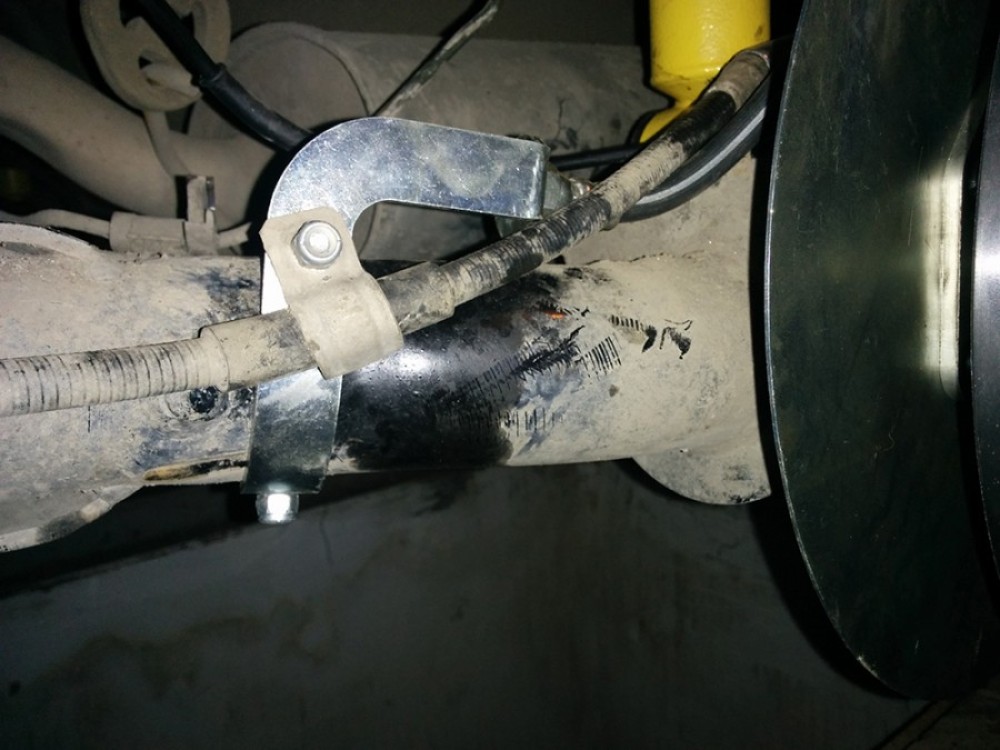

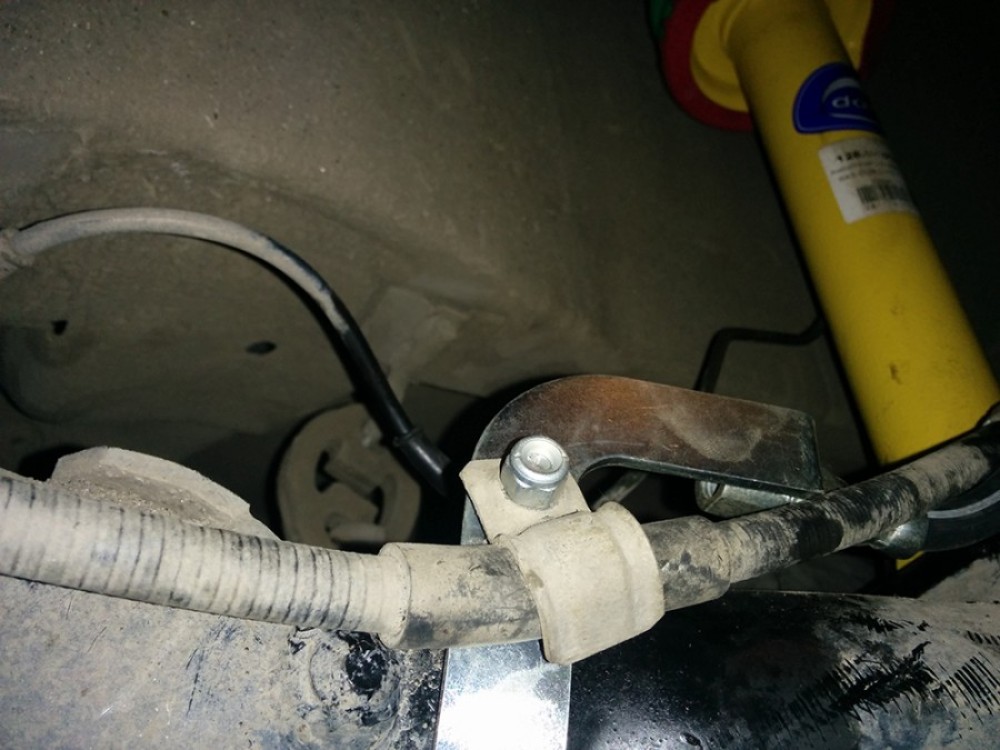

9. Закрепляем трос ручного тормоза через скобы, идущие в комплекте (заранее сняв автомобиль с ручного тормоза). Установка задних дисковых тормозов LUCAS на Ладу ГрантуУстановка задних дисковых тормозов LUCAS на Ладу ГрантуУстановка задних дисковых тормозов LUCAS на Ладу ГрантуУстановка задних дисковых тормозов LUCAS на Ладу Гранту
10. Устанавливаем "ушко" троса ручного тормоза. Установка задних дисковых тормозов LUCAS на Ладу Гранту

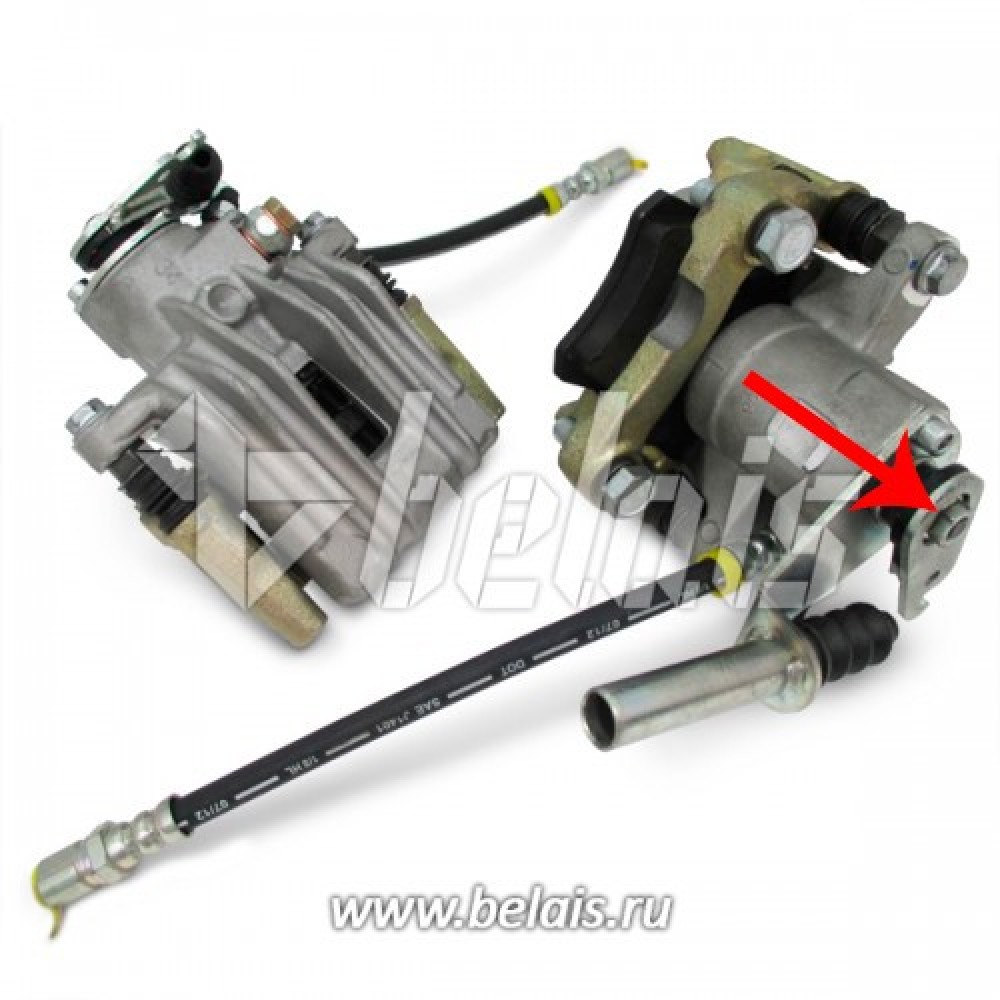

Обратите внимание, если "ушко" троса ручного тормоза вы не можете вдеть, не нужно расслаблять ручник при помощи регулировочных гаек, просто открутите болт на суппорте (который фиксирует ножку и переставьте её чуть ближе). Установка задних дисковых тормозов LUCAS на Ладу Гранту
11. Прикручиваем скобу суппорта. Установка задних дисковых тормозов LUCAS на Ладу Гранту

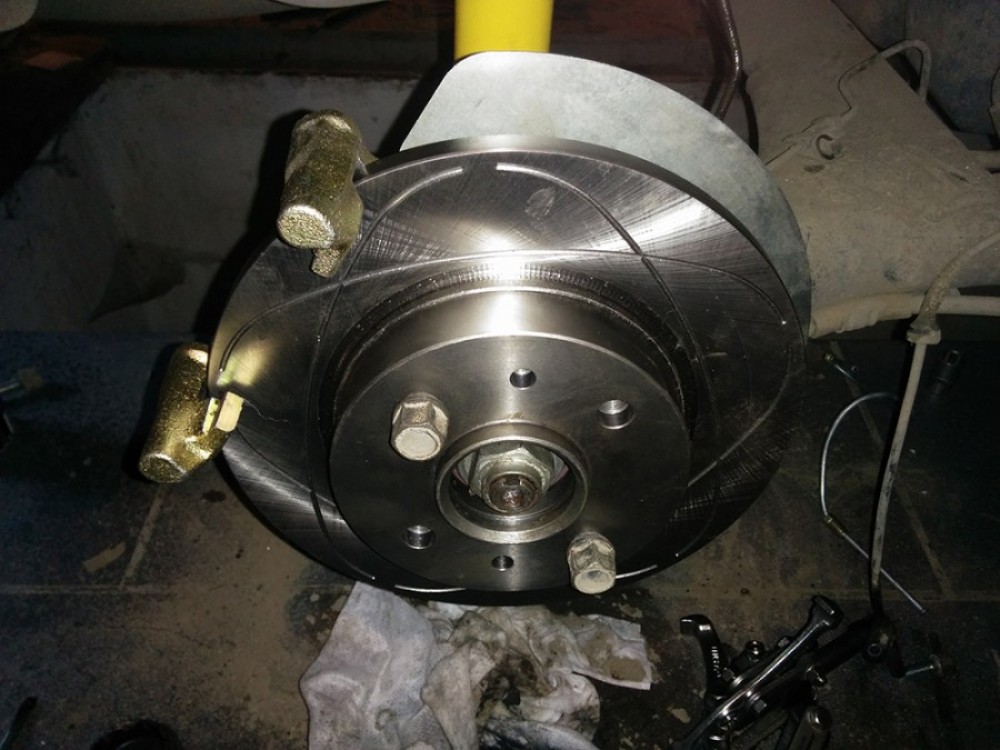

Тут пришлось шаманить :-) Дело в том, что данные суппорта немного с AUDI, а предприятие, которое переделывает и комплектует ЗДТ на ВАЗ немного схалтурили и не допилили скобы. Получилось так, что тормозной диск трется об скобу и всё. Проблема решается болгаркой. Просто допилил то, что не допилили на предприятии.

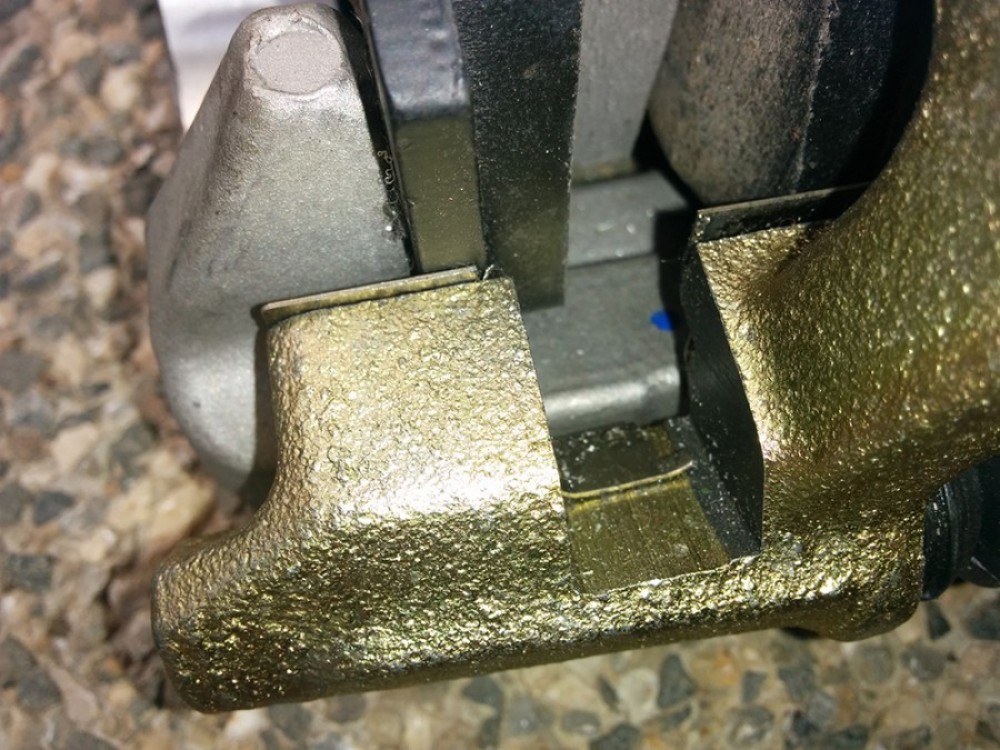

ДО: Установка задних дисковых тормозов LUCAS на Ладу Гранту

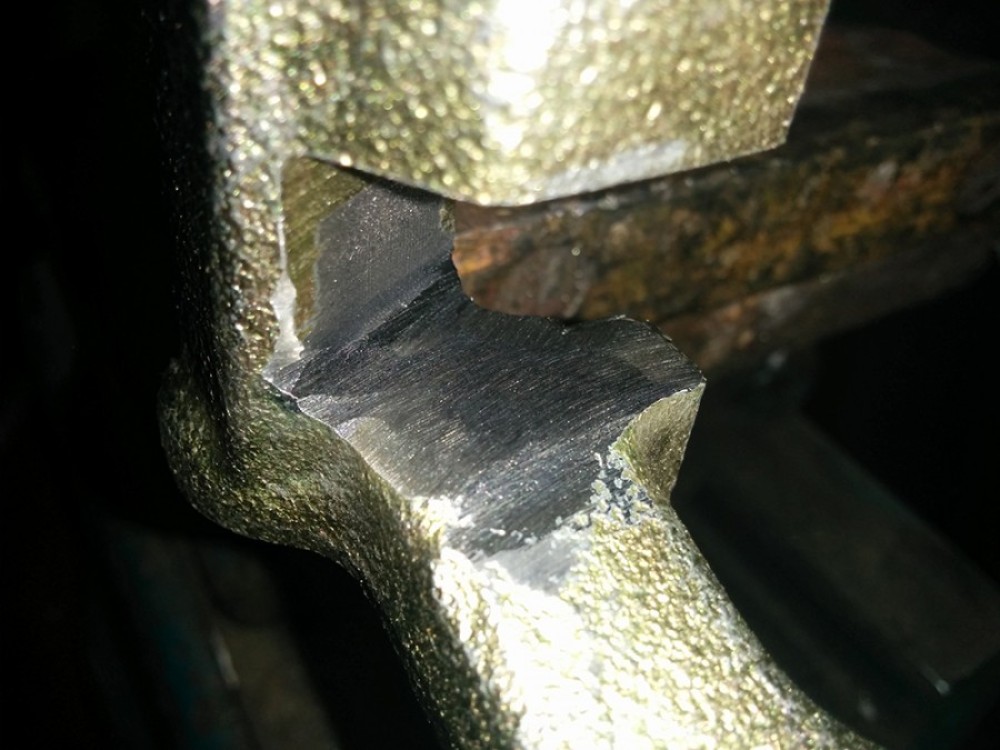

ПОСЛЕ: Установка задних дисковых тормозов LUCAS на Ладу Гранту

Спилить пришлось буквально 1,5 мм. Если вы столкнулись с такой же ситуацией, ни в коем случае не подкладывайте шайбы и не спиливайте основание скобы! Иначе суппорт может стать не ровно! Следуйте моей рекомендации!

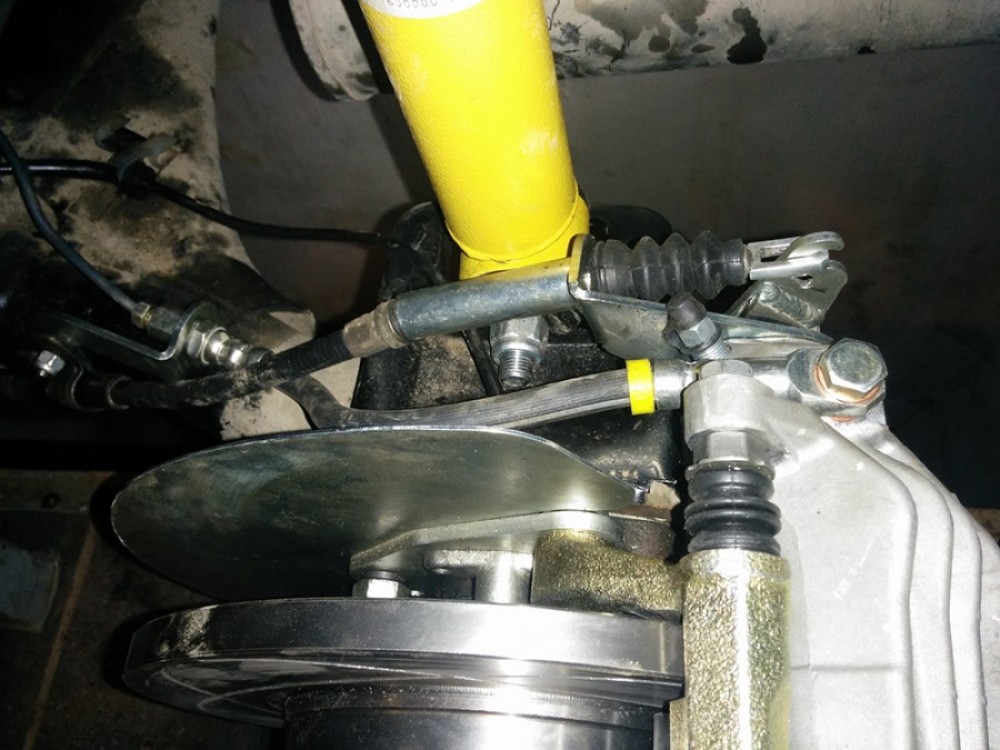

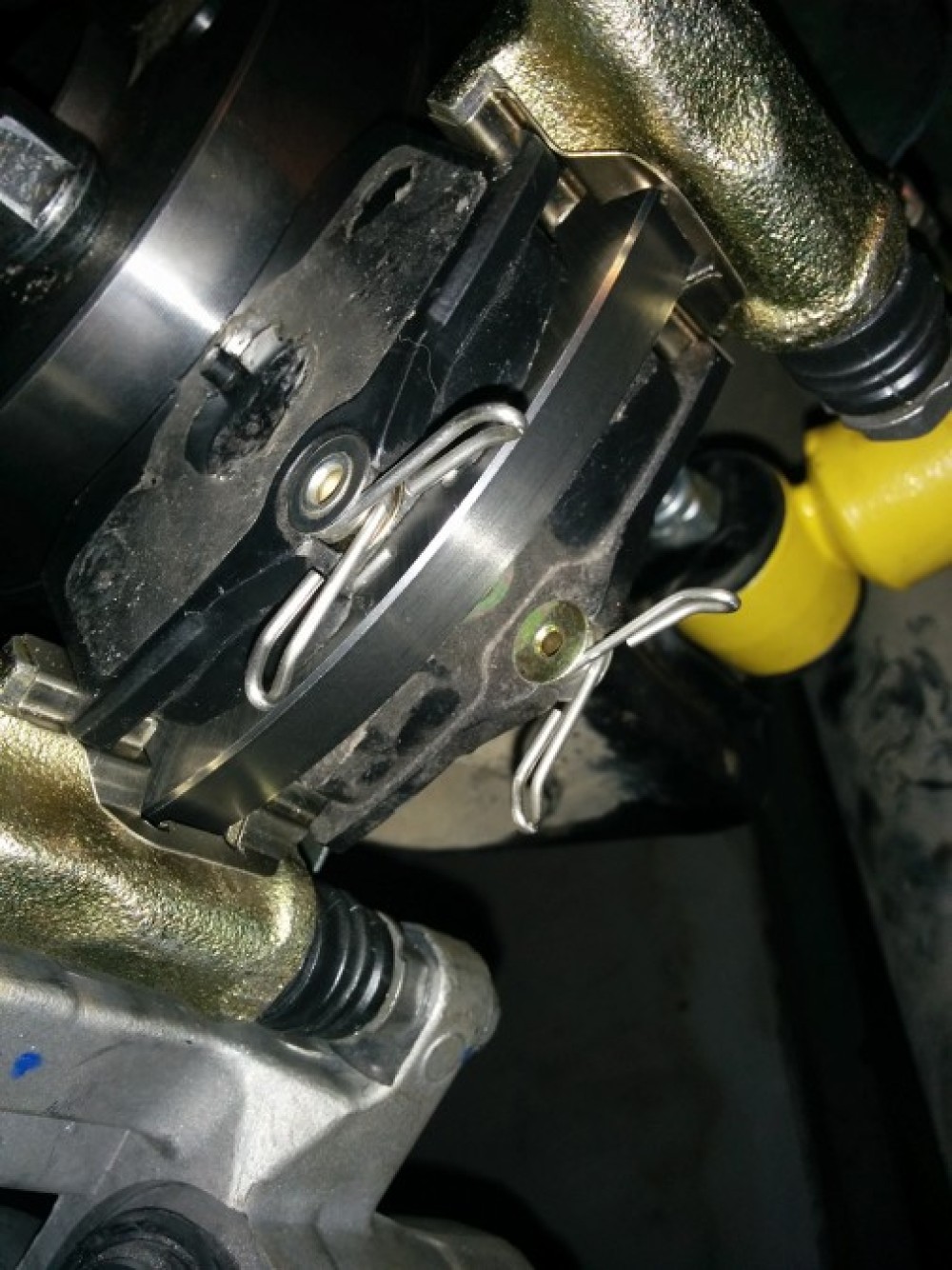

12. Устанавливаем колодки и прикрепляем сам суппорт. Установка задних дисковых тормозов LUCAS на Ладу Гранту

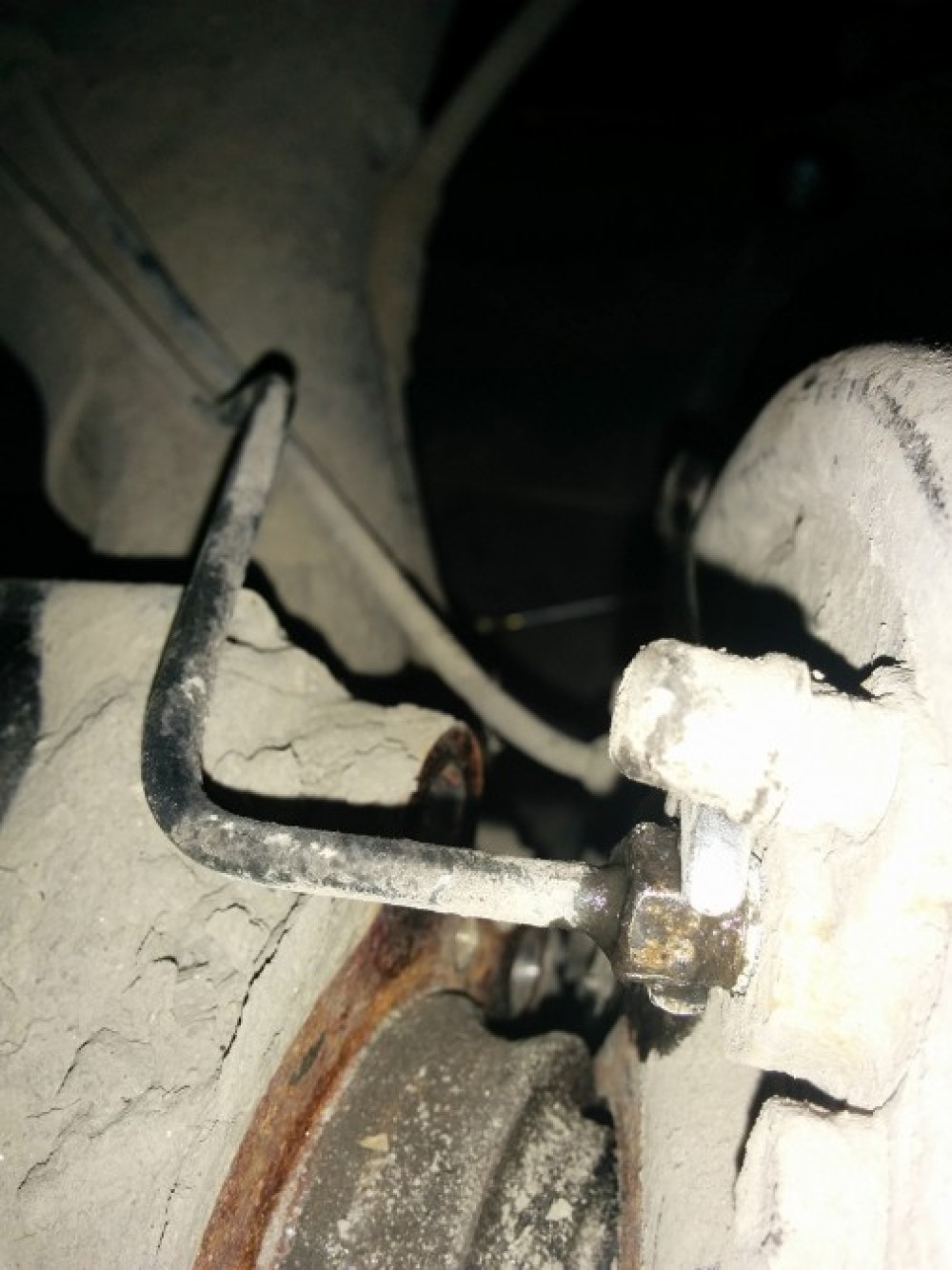

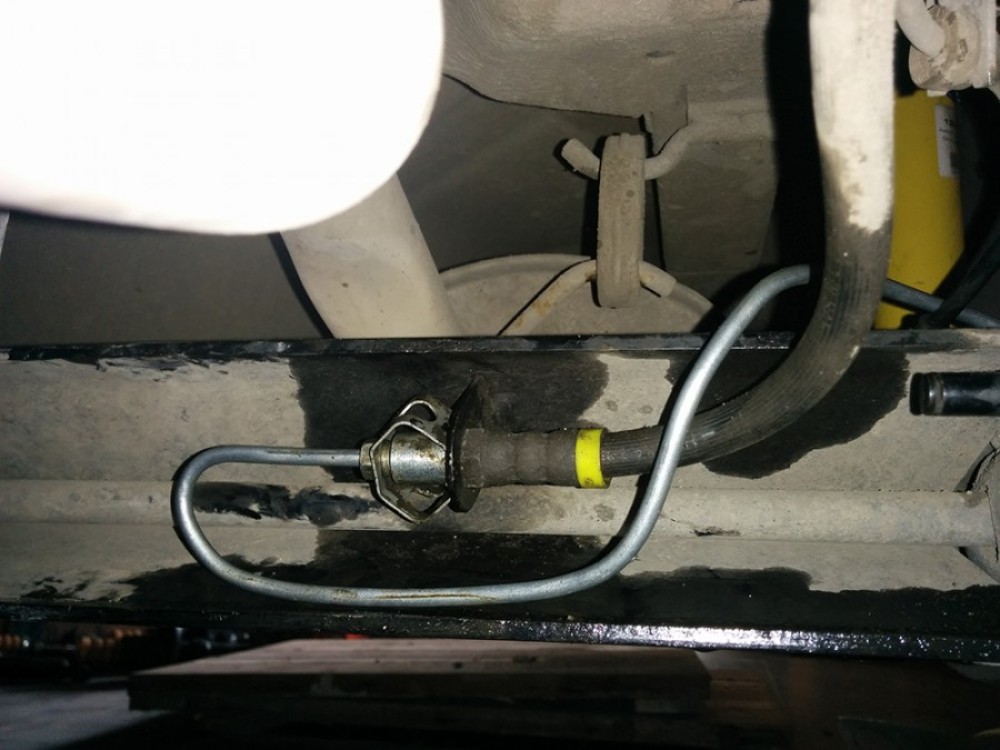

13. Заменяем тормозные трубки на те, которые идут в комплекте с ЗДТ. Установка задних дисковых тормозов LUCAS на Ладу Гранту

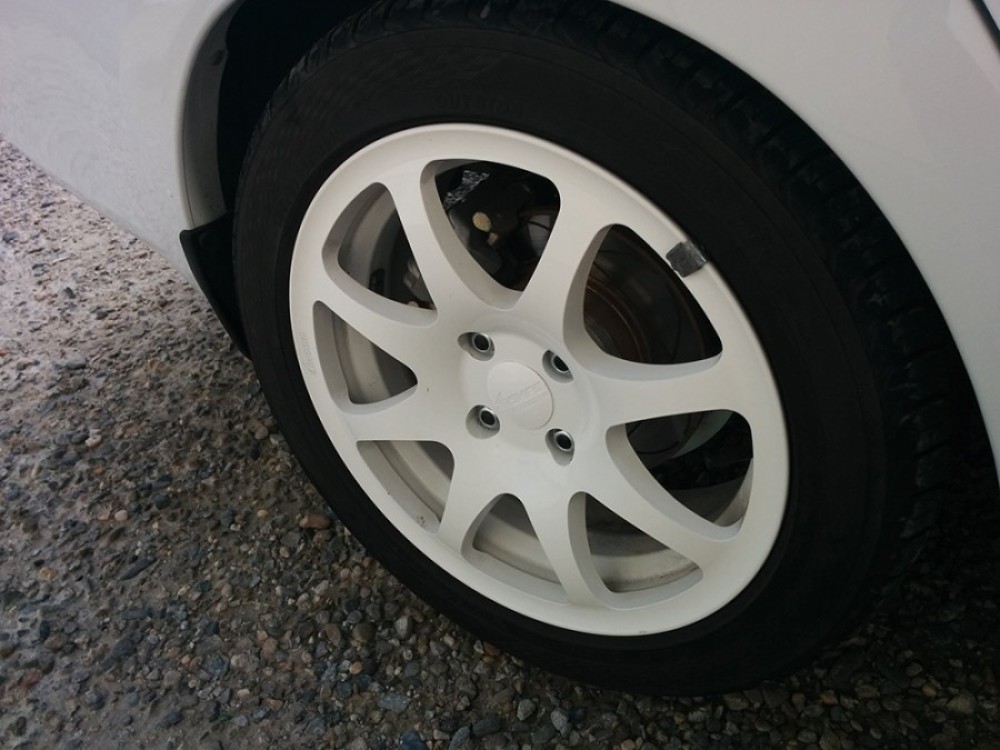

14. Собственно и весть процесс установки http://www.belais.ru/tuning-tormoznyye-sistemy/diskovyye-tormoza/5269" target="_blank">ЗДТ на Гранту. Установка задних дисковых тормозов LUCAS на Ладу Гранту Установка задних дисковых тормозов LUCAS на Ладу Гранту
Итого: http://www.belais.ru/tuning-tormoznyye-sistemy/diskovyye-tormoza/5269" target="_blank">ЗДТ (11500 руб.) + http://www.belais.ru/tuning-tormoznyye-sistemy/diskovyye-tormoza/3417" target="_blank">ступица под ABS (3420 руб.). = 14920 руб.

В ближайшей из своих статей я расскажу об ощущениях после установки ЗДТ! Ссылку прикреплю здесь! Всем удачи!
