Ваз2101 VFTS гидроручник

После установки задних дисковых тормозов штатный тросик ручного тормоза пришлось выбросить да и , с ним хлопот было . Зимой постоянно замерзал не возвращался , а летом грязь попадает и тоже самое не работает . Было принято решение сделать гидроручник . Изучив тормозную систему я понял что надо делать так чтобы передок отсекался а " зад " вставал колом . За основу был сперва взят главный цилиндр сцепления от ГАЗа он работает в разрыв то что надо. Начали думать планировать но он оказался большим ни куда не спрятать ни чего . После долгих раздумий взяли главный цилиндр сцепления от ваз 2101 его такой же принцип.
Ваз2101 VFTS гидроручник

На фото он уже доработан.

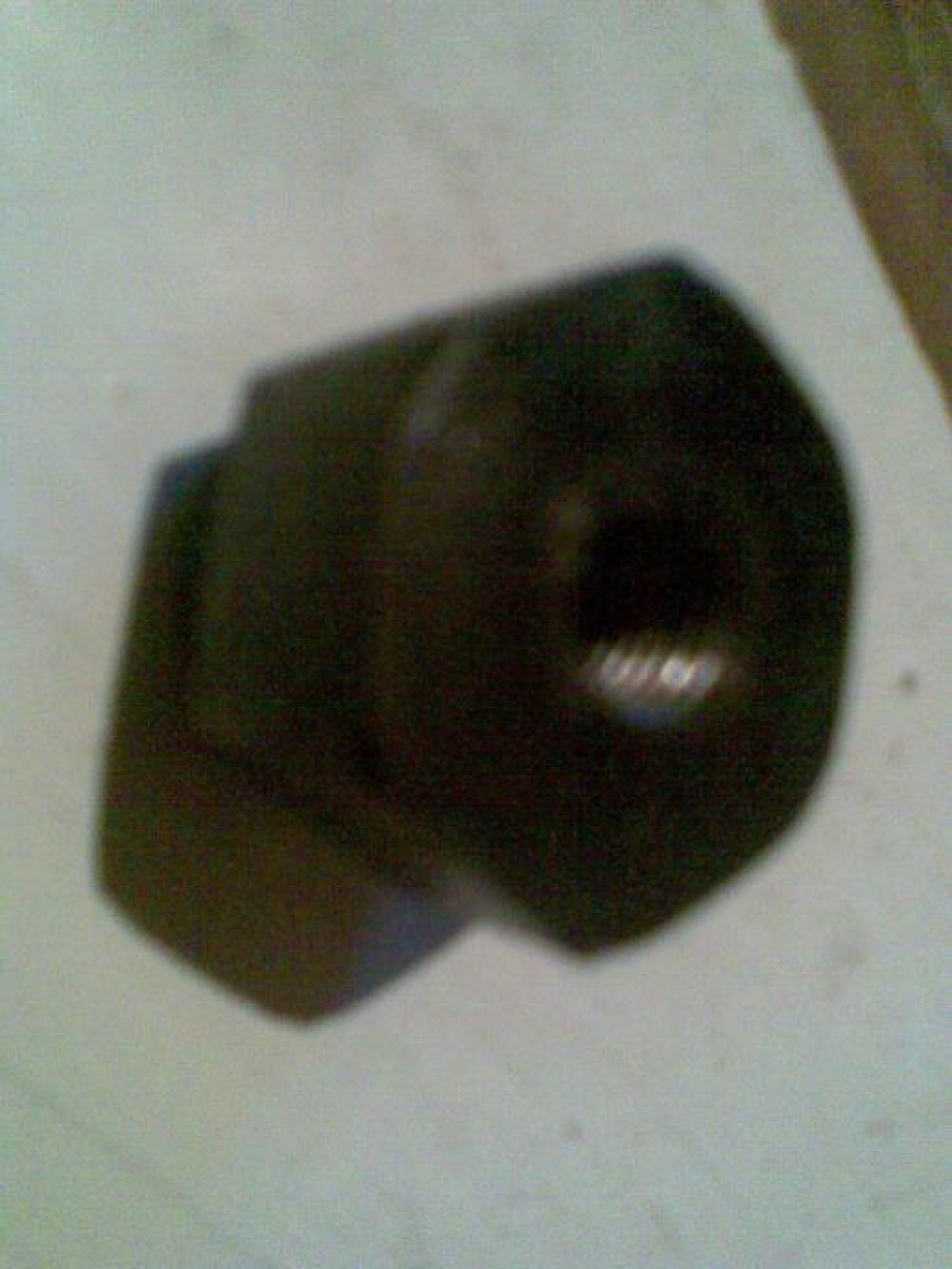

И так берем главный цилиндр сцепления и несем его к знакомому токарю , что бы он нам нарезал резьбу где был пластмассовый штуцер И выточил переходник.
Ваз2101 VFTS гидроручник

Далее я взял железо 4 мм по вот этим чертежам нарезал железо.
Ваз2101 VFTS гидроручник

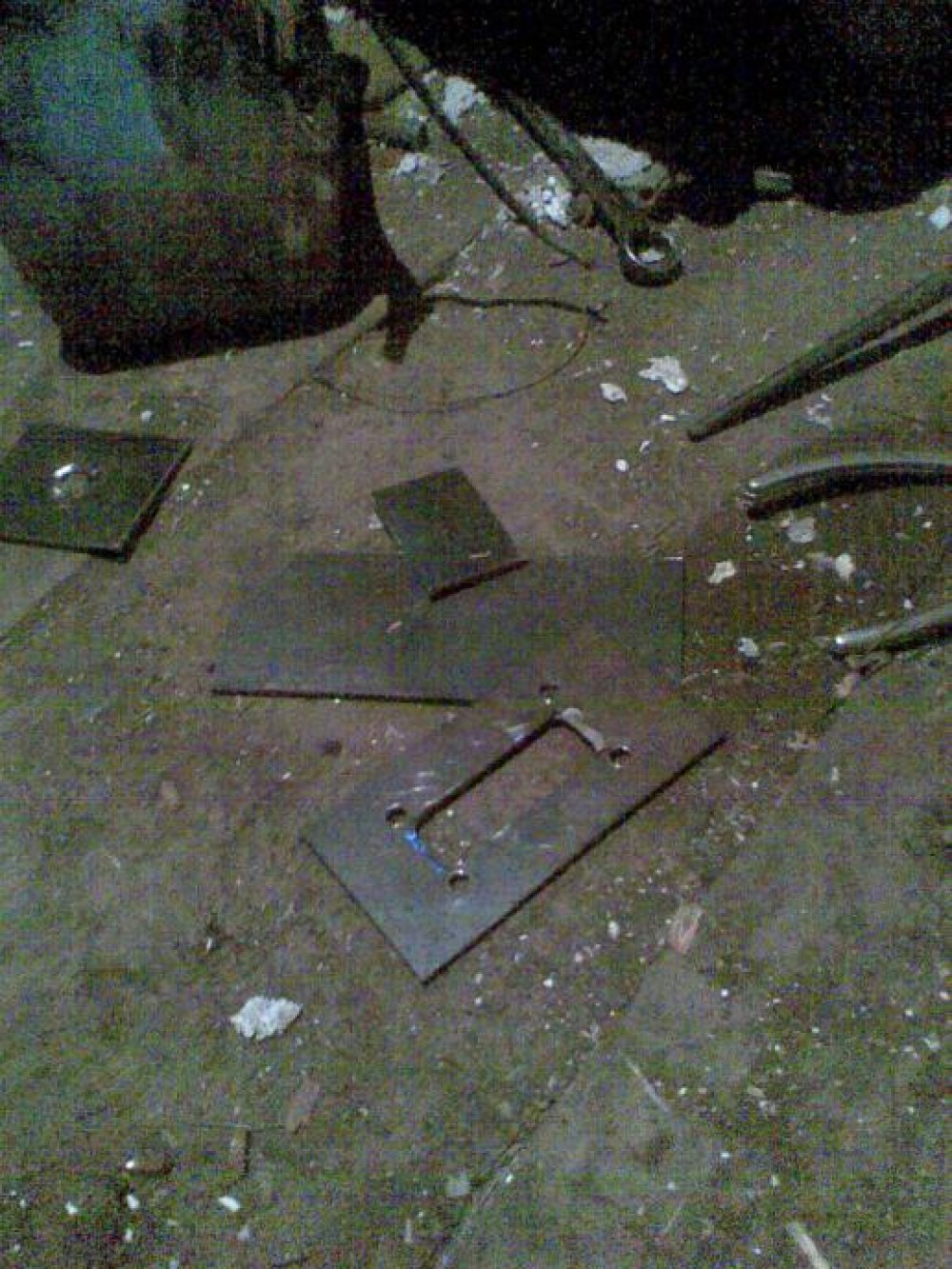

Вот что в итоге готовые пластины.
Ваз2101 VFTS гидроручник

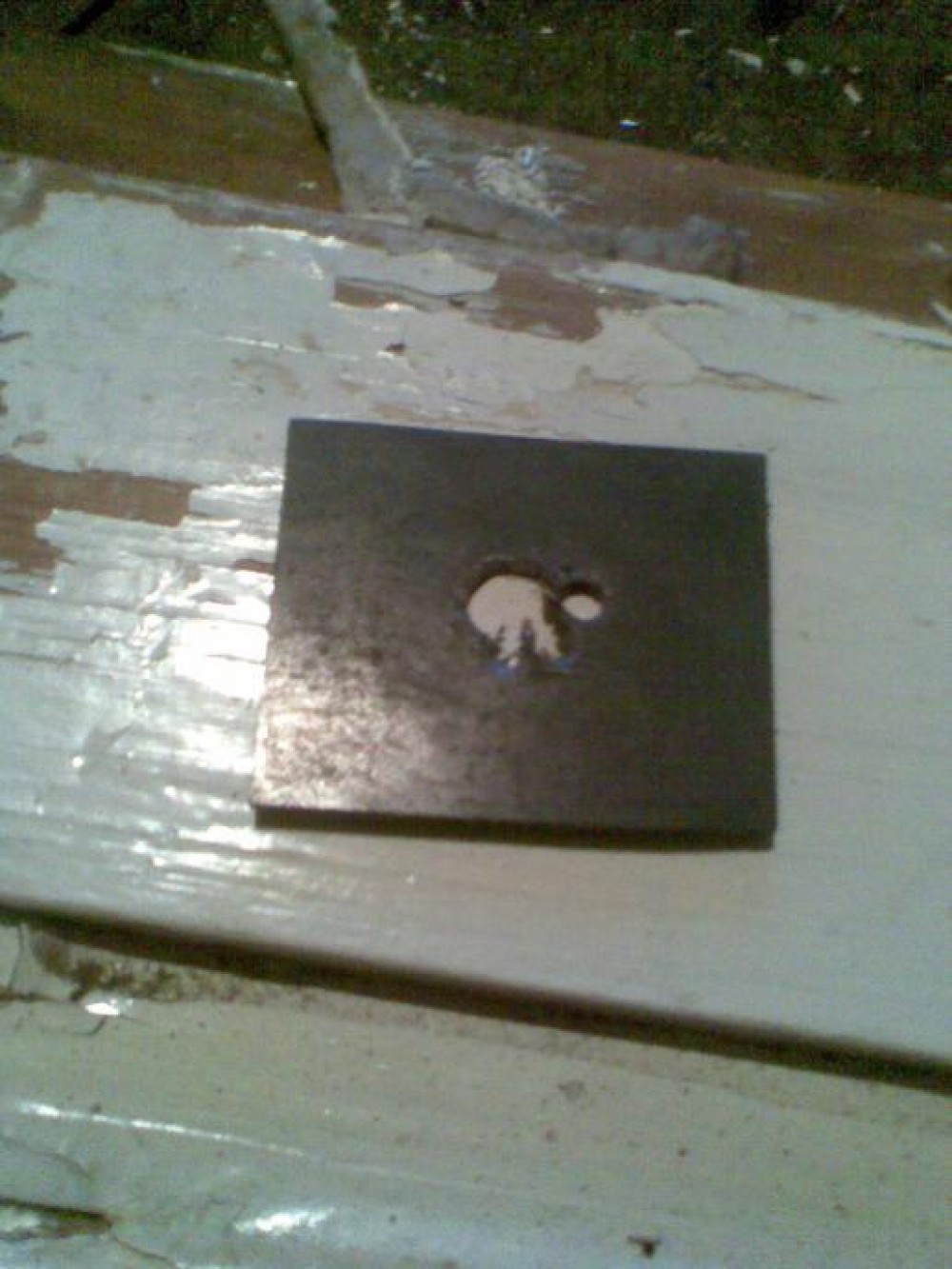

у меня не оказалось большого сверла я сделал так на сверлил дырок.
Ваз2101 VFTS гидроручник

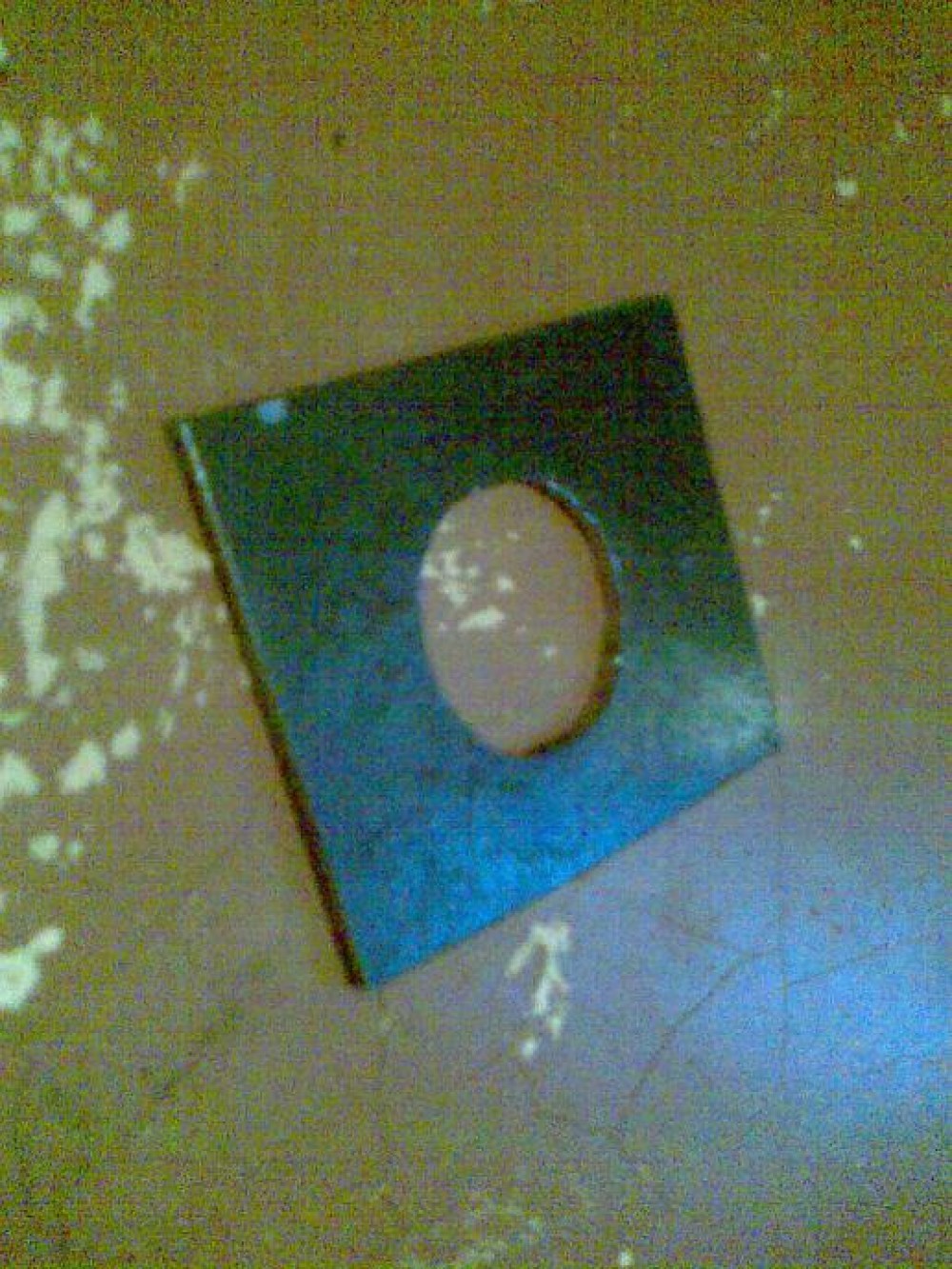

И начал точить напильником . Ширыкал , ширыкал и наширыкал вот такую " дыру " :)
Ваз2101 VFTS гидроручник

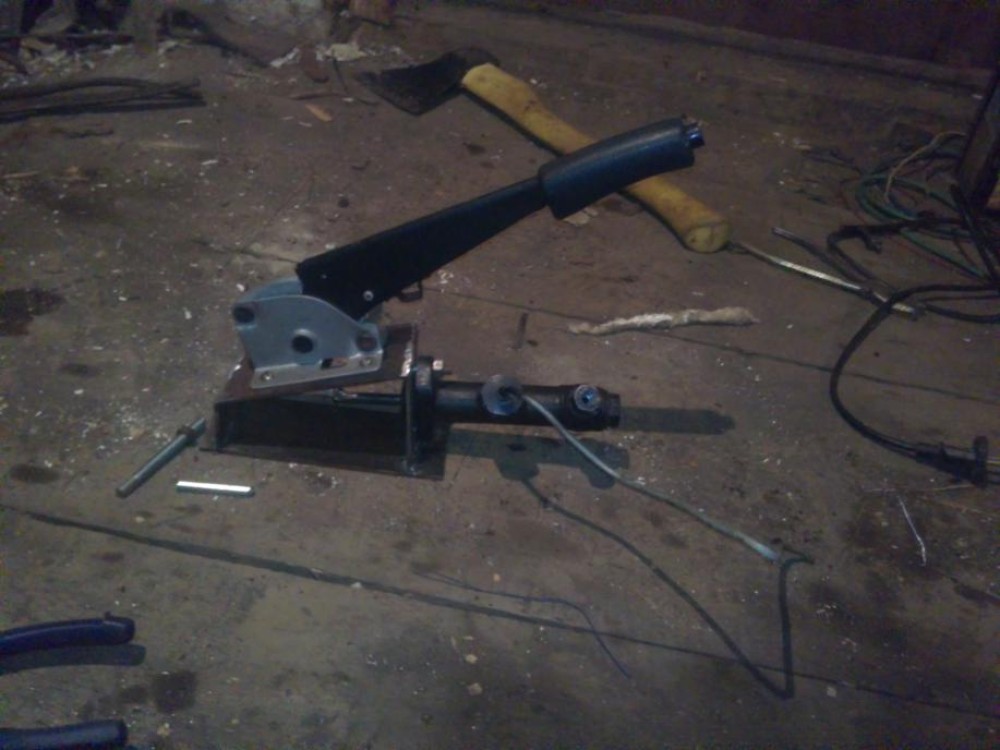

Сварил пластины все вместе всё прикрутил на место и вот что получилось.
Ваз2101 VFTS гидроручник

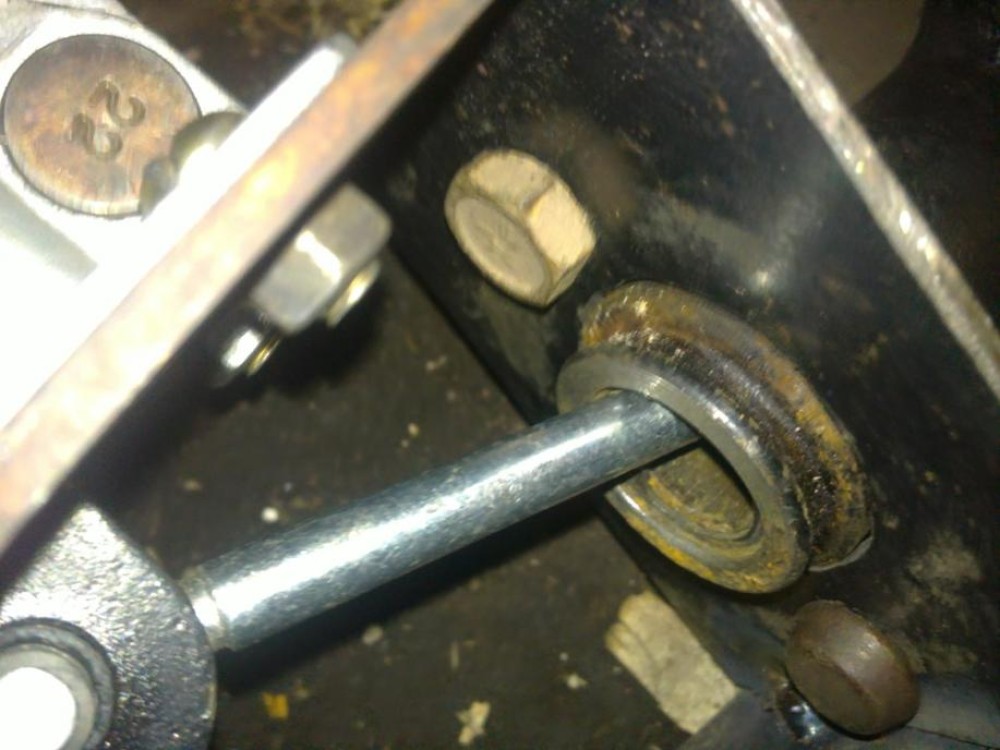

Думал все красить и ставить но не тут то было без косяка ни куда . Выяснилось что ручник до предела не поднимается причина нашлась сама.
Ваз2101 VFTS гидроручник

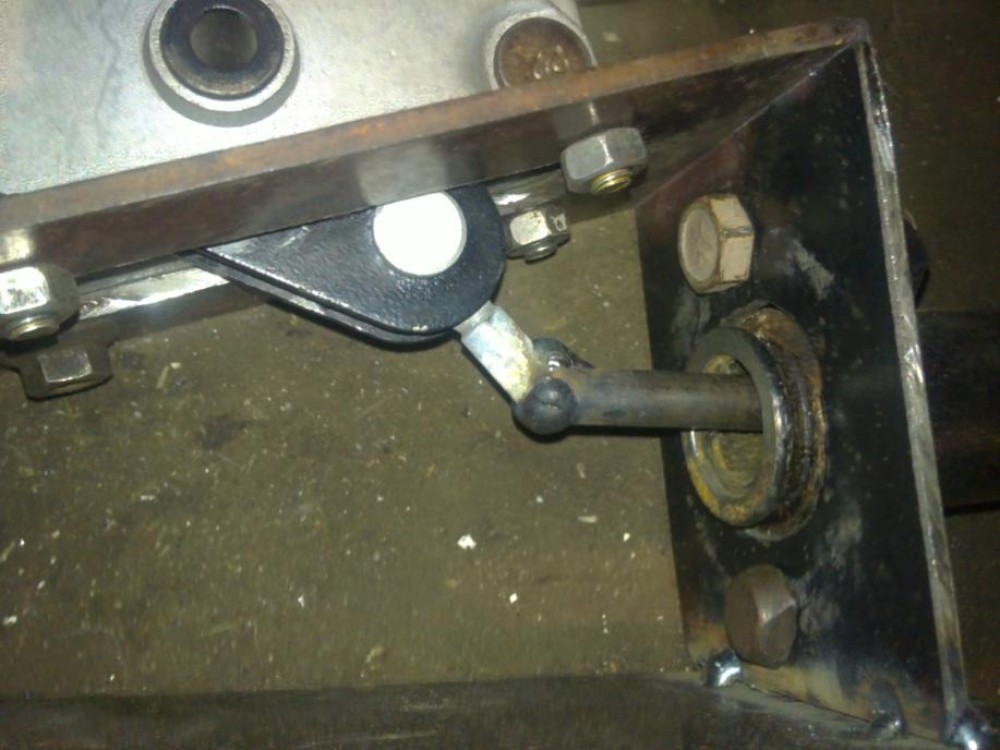

при поднятии ручника шток упирался в цилиндр. Проблему решили быстро отрезали болгаркой и приварил под углом
Ваз2101 VFTS гидроручник

И все заработало
Ваз2101 VFTS гидроручник

Осталось облагородить и ставить. Но кому лень делать то можно купить готовый вот здесь http://www.belais.ru.

Но эксклюзив есть эксклюзив.:)
