После форсирования двигателя стандартной кпп стало не хватать машина " просит " пятую передачу. Да и я давно хотел вложить R-1 и врать пятую передачу я начал с поиска r-1 искал в магазинах но увы а выписывать из тюнинг магазинов стоит 3000 рублей дорого. В отчаянье я начал " копать " интернет и наткнулся на статью где r-1 делают из стандартных валов которые есть в любом магазине.
И так мы решили подтянуть передачи друг к другу то есть сделать первые 4 боевые а пятую ездовую.
В коробке ваз 2101 промежуточный вал имеет 29 зубьев и на шестерне первой передачи 15 зубьев . Не подходит .:(
У ваз 2105 промежуточный вал имеет 28 зубьев и на шестерне первой передаче 14 зубьев и у некоторых есть резьбовое отверстие под пятую передачу . Он нам тоже не подходит :(
У ваз 2107 на промежуточном валу всё те же 28 зубьев и на шестерне первой передаче так же 14 зубьев но первая передача тут уникальна по сравнению с предыдущем пром валами она чуть больше по размеру и с другим модулем. Она тоже не подходит:(
И наконец ваз2121 здесь промежуточный вал имеет 28 зубьев и на шестерне первой передаче 15 зубьев . То что надо . Это и есть R-1 :) но в нем отсутствует резьбовое отверстие для пятой передачи но это не беда.
Берем кпп от ваз2121 разбираем вытаскиваем промежуточный вал относим его к хорошему токарю смотрите промежуточный вал "цементирован". Мне так и не смогли его просверлить пришлось покупать новый когда покупаете считайте зубья.

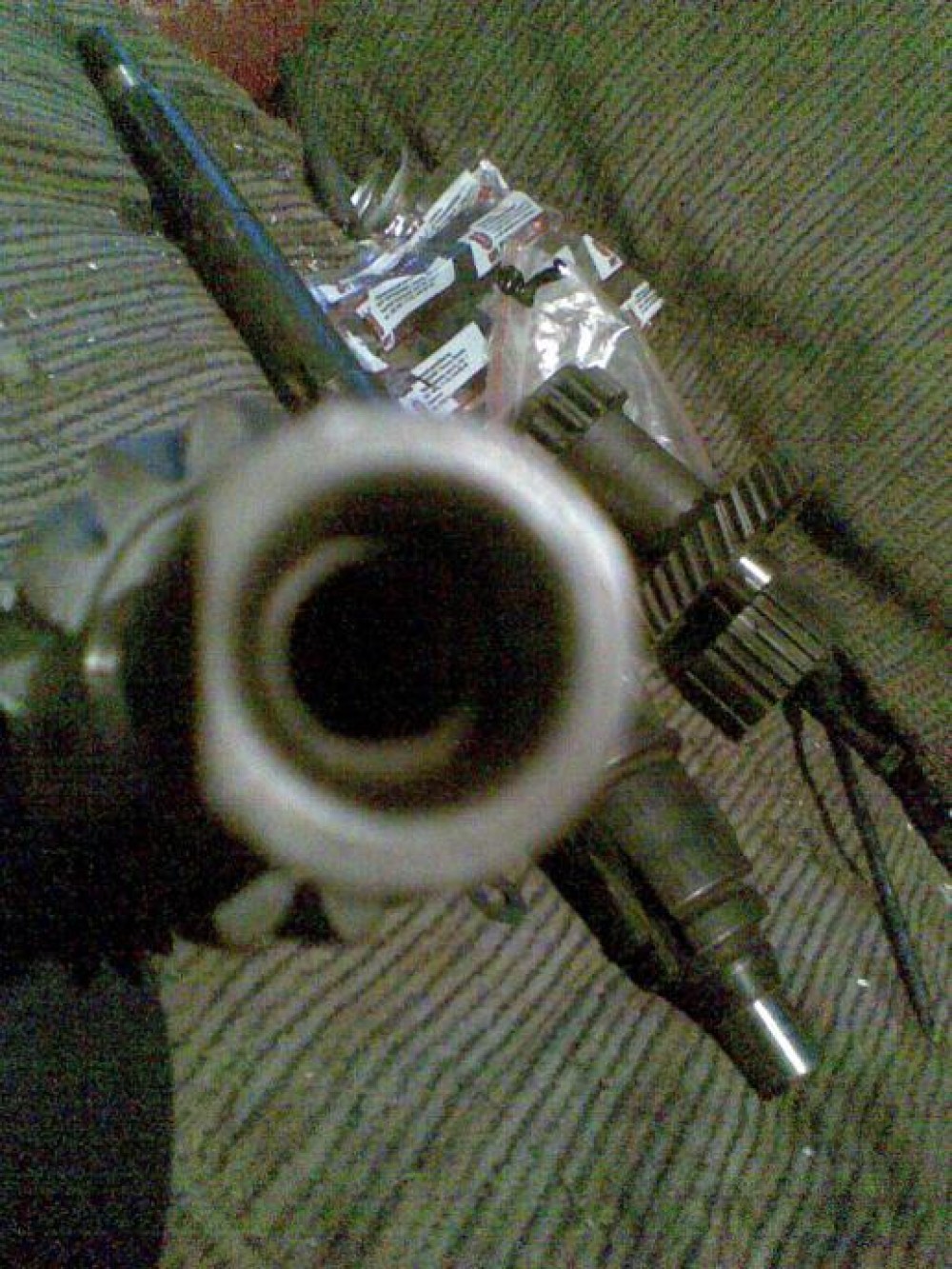

вот резьбовое отверстие

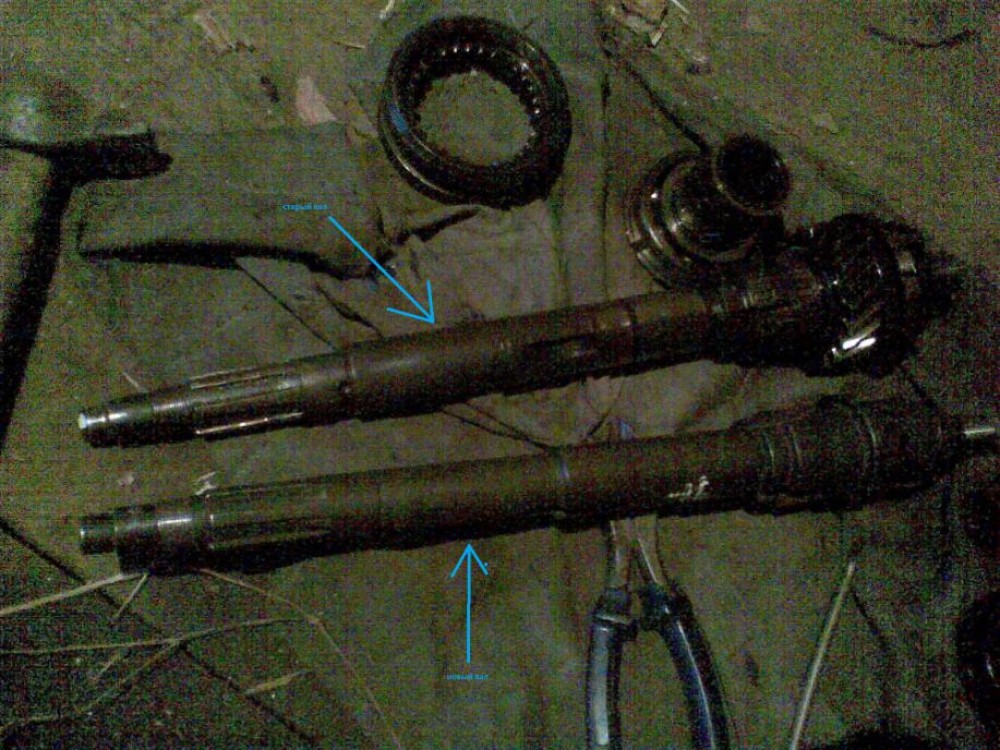

К каждому промежуточному валу идет свой первичный вал для моего промежуточного вала первичный оказался с 19 зубьями. другие не подходят . Шестерёнка первой передачи осталась старой как на удивления наклон зубьев подошел. Вторичный вал тоже пришлось покупать они разные старый вторичный вал оказался толще и поэтому пришлось брать новый . Сверху на фото показан старый вал , а снизу новый
Но можно отнести токарю и он его обточит , а можно купить как сделал я , но когда будете покупать берите сразу со ступицей пятой передачи потому что они бывают разные.

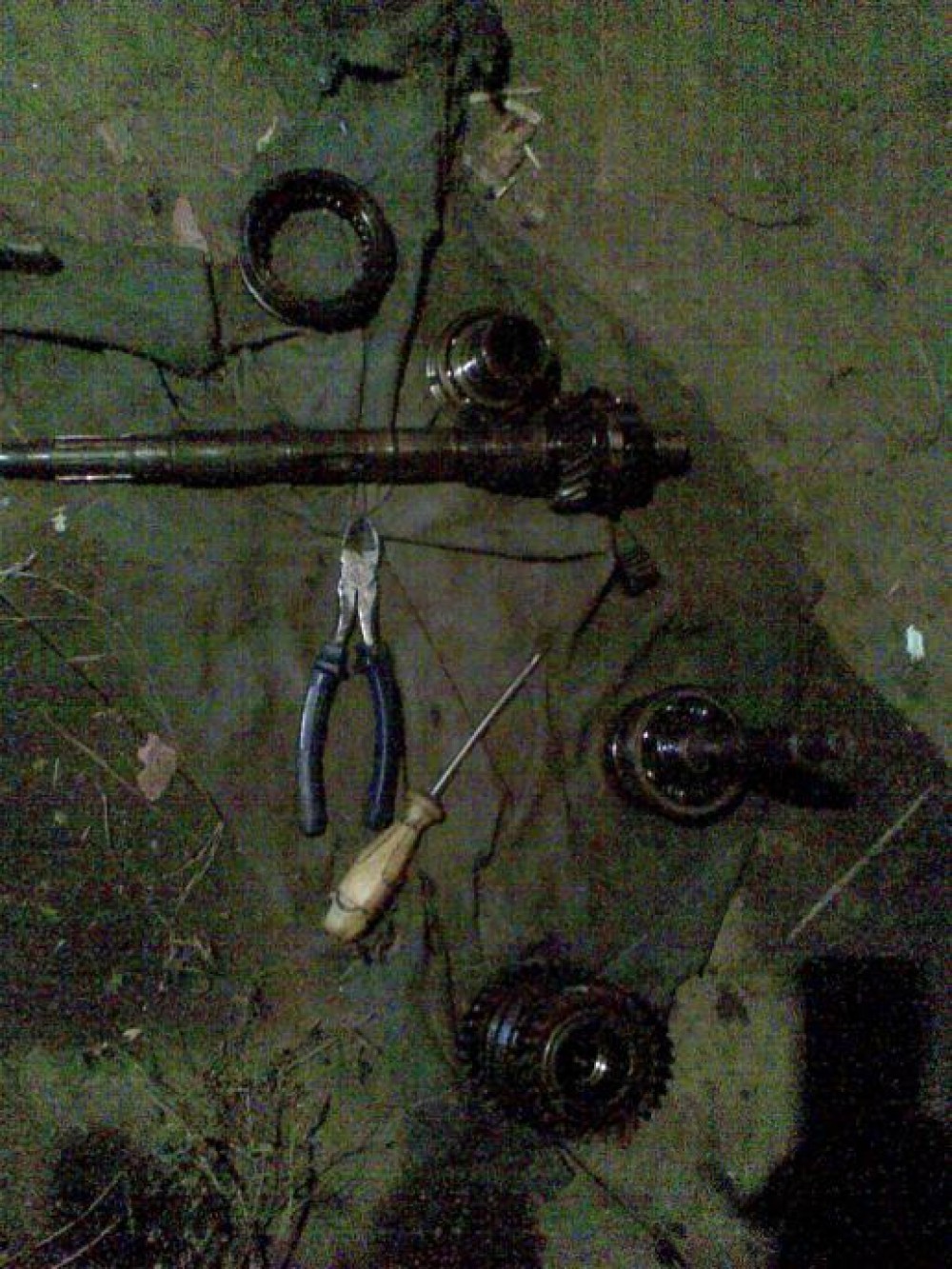

Разбираем вторичный вал и складываем все по порядку. После того как разобрали все шестерёнки одеваем на новый вторичный вал . Покупаем ступицу пятой передачи. И остаться докупить еще пару шестерёнок для пятой передачи.
И так мы решили подтянуть передачи друг к другу то есть сделать первые 4 боевые а пятую ездовую.
В коробке ваз 2101 промежуточный вал имеет 29 зубьев и на шестерне первой передачи 15 зубьев . Не подходит .:(
У ваз 2105 промежуточный вал имеет 28 зубьев и на шестерне первой передаче 14 зубьев и у некоторых есть резьбовое отверстие под пятую передачу . Он нам тоже не подходит :(
У ваз 2107 на промежуточном валу всё те же 28 зубьев и на шестерне первой передаче так же 14 зубьев но первая передача тут уникальна по сравнению с предыдущем пром валами она чуть больше по размеру и с другим модулем. Она тоже не подходит:(
И наконец ваз2121 здесь промежуточный вал имеет 28 зубьев и на шестерне первой передаче 15 зубьев . То что надо . Это и есть R-1 :) но в нем отсутствует резьбовое отверстие для пятой передачи но это не беда.
Берем кпп от ваз2121 разбираем вытаскиваем промежуточный вал относим его к хорошему токарю смотрите промежуточный вал "цементирован". Мне так и не смогли его просверлить пришлось покупать новый когда покупаете считайте зубья.
вот резьбовое отверстие
К каждому промежуточному валу идет свой первичный вал для моего промежуточного вала первичный оказался с 19 зубьями. другие не подходят . Шестерёнка первой передачи осталась старой как на удивления наклон зубьев подошел. Вторичный вал тоже пришлось покупать они разные старый вторичный вал оказался толще и поэтому пришлось брать новый . Сверху на фото показан старый вал , а снизу новый
Но можно отнести токарю и он его обточит , а можно купить как сделал я , но когда будете покупать берите сразу со ступицей пятой передачи потому что они бывают разные.
Разбираем вторичный вал и складываем все по порядку. После того как разобрали все шестерёнки одеваем на новый вторичный вал . Покупаем ступицу пятой передачи. И остаться докупить еще пару шестерёнок для пятой передачи.
