Установка сигнализации на Ладу Гранту

Итак, в данном посте я расскажу, как я устанавливал сигнализацию на Ладу Гранту комплектации 41-011 (Норма). В данном исполнении автомобиля (за 341800 руб) завод-изготовитель «АвтоВАЗ» посчитал ненужным устанавливать концевики на 3 оставшиеся двери, но это не проблема, стоковые концевики можно приобрести на авторынке за 90 рублей. Также необходимо не забыть приобрести разъемы для этих концевиков.

Для установки сигнализации нам понадобится:

- Непосредственно сама сигнализация, а именно StarLine модель B62 (4500 руб);
- Колокол (сирена) – Alfa 12V (200 руб.);
- Провод среднего диаметра длиной 10 метров (50 руб.);
- Концевики и разъемы на 3 оставшиеся двери (600 руб);

Приступим к установке:

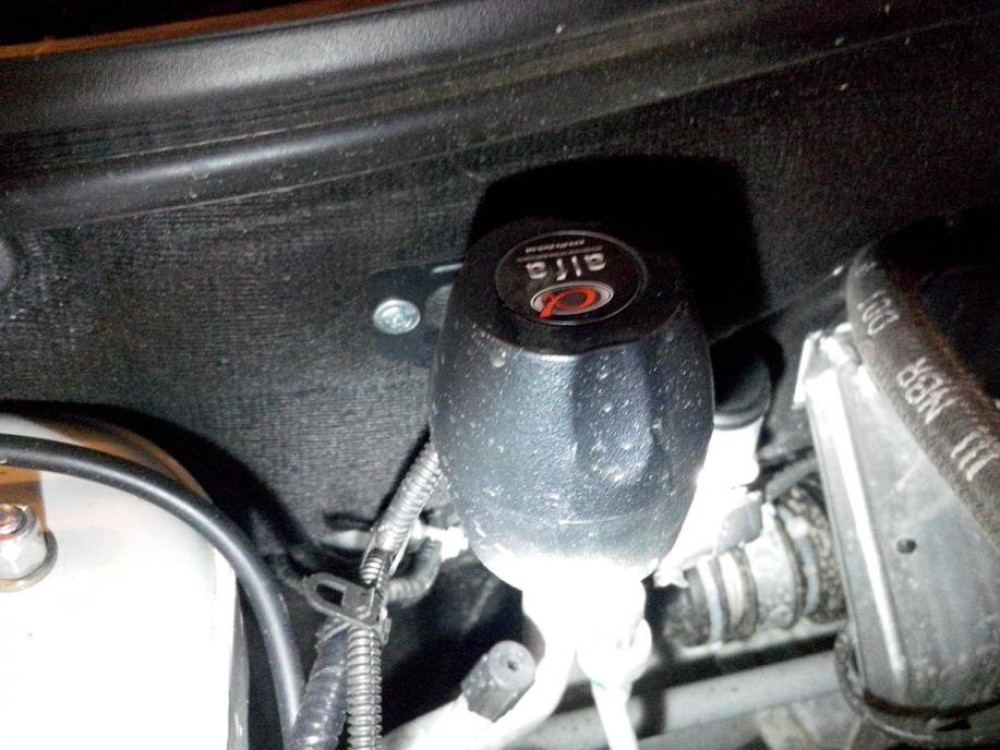

1. Установил колокол под капотом
Установка сигнализации на Ладу Гранту

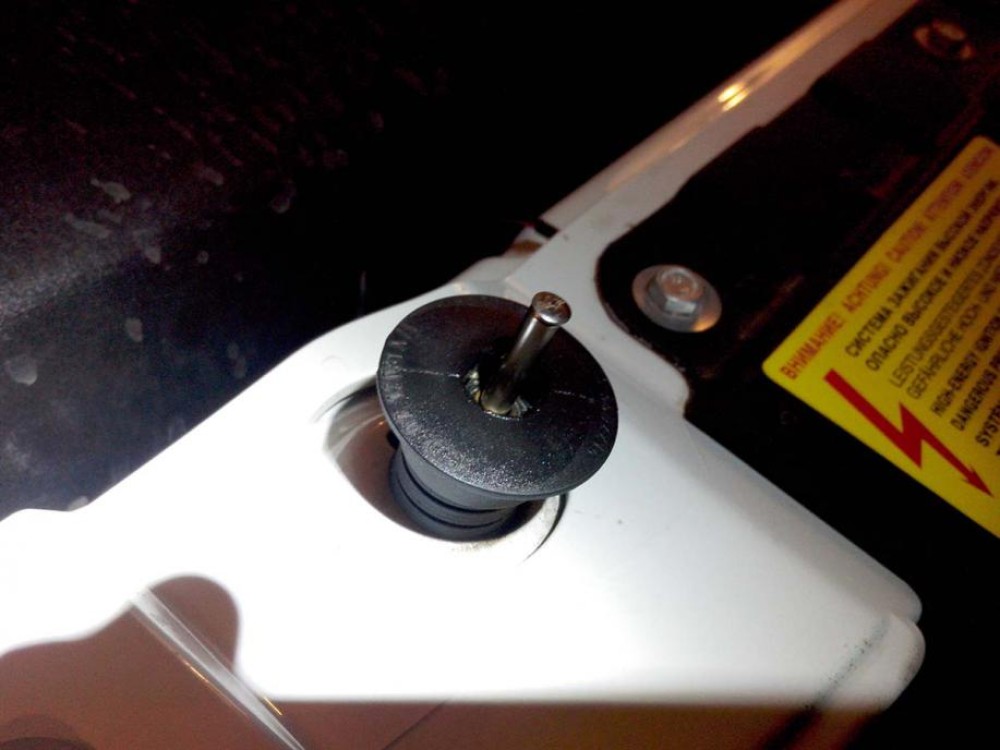

2. Установил концевик для крышки капота, который завалялся в ящике и смонтировал вот такой прикольный контакт.
Установка сигнализации на Ладу Гранту

Вообще предусмотренное место для установки евро-концевика капота находится около пластикового щитка двигателя.
Установка сигнализации на Ладу Гранту

3. Проложил проводку от колокола и концевика капота в салон через резиновую заглушку с левой стороны от двигателя (там проходит основная проводка)

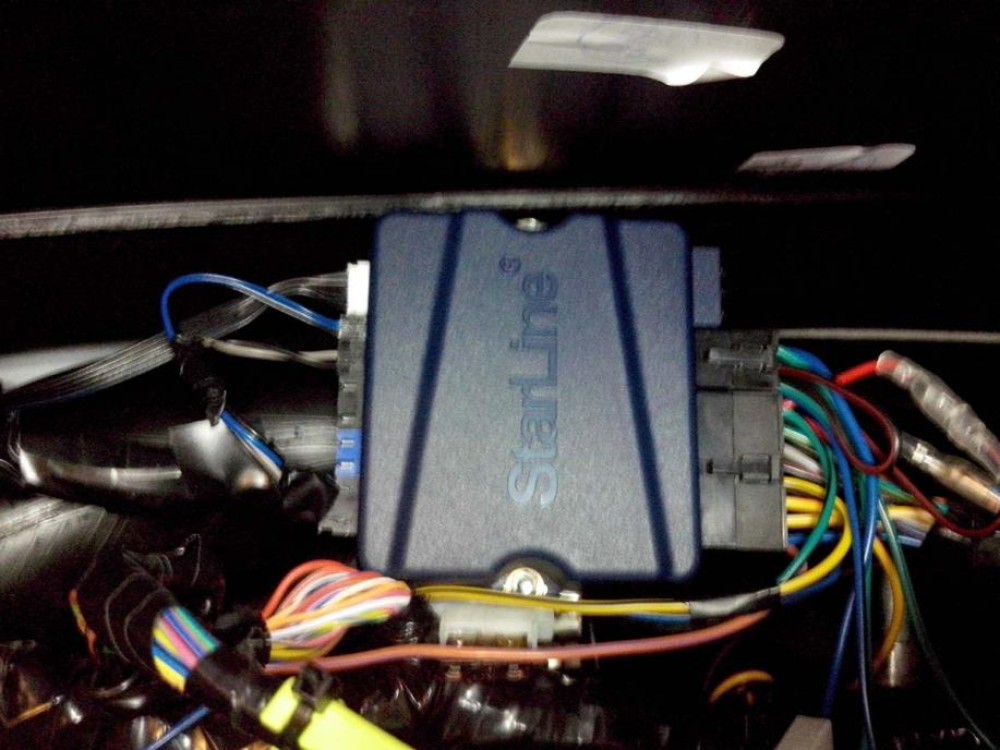

4. Необходимо установить главный блок сигнализации. Обычно его устанавливают за комбинацией приборов, как я в принципе и сделал. В ящике лежал ненужный кронштейн от фильтра нулевого сопротивления, его я и решил использовать как крепление для главного блока сиги.
Установка сигнализации на Ладу Гранту

5. Прикрутил датчик удара на нижнею планку под панелью предохранителей и приклеил сервисную кнопку (необходима для настройки сигнализации).

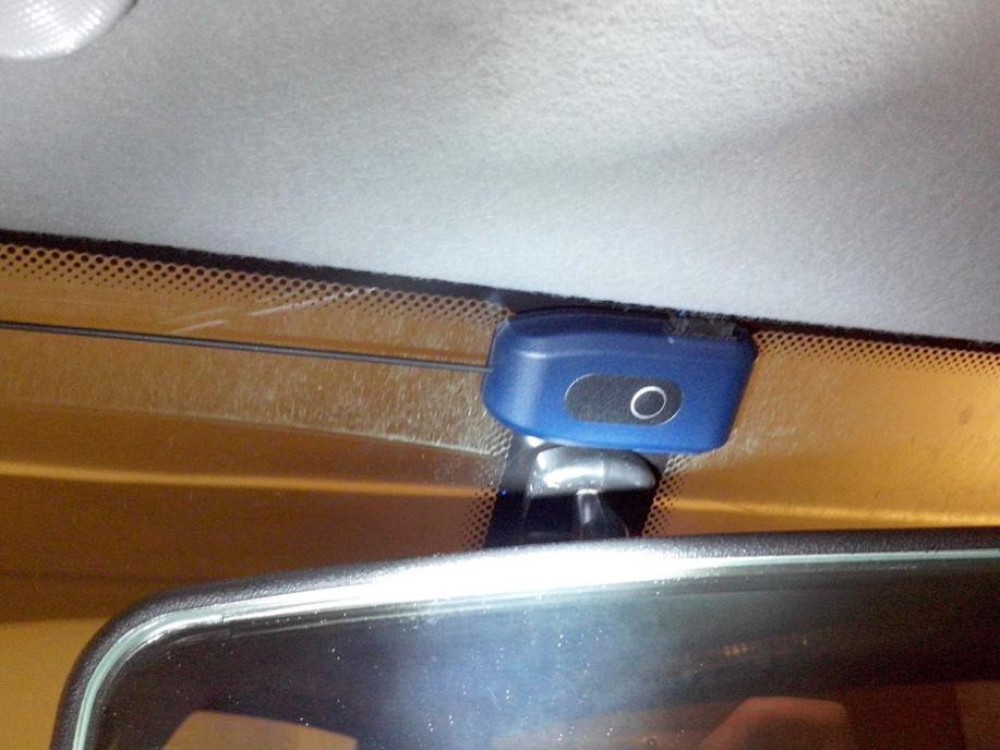

6. Далее разместил на лобовом стекле над зеркалом заднего вида передатчик сигнала сигнализации (для этого необходимо снять плафон освещения и открутить солнцезащитные козырьки для проводки датчика).
Установка сигнализации на Ладу Гранту

7. Поиск подходящего места и установка светодиодного индикатора сигнализации не заняло много времени и усилий. Его я установил на привычное всем место (левая стойка).

8. Присоединил провода от главного блока сиги к замку зажигания согласно схеме. Схемы представлены [тут]

9. Наверное, самый сложный шаг установки сигнализации - это реализация автоматического открывания/закрывания дверей. В Ладе Гранте начиная от комплектации Норма установлен ЦЗ, но водительскую дверь можно закрыть/открыть только при помощи ключа.

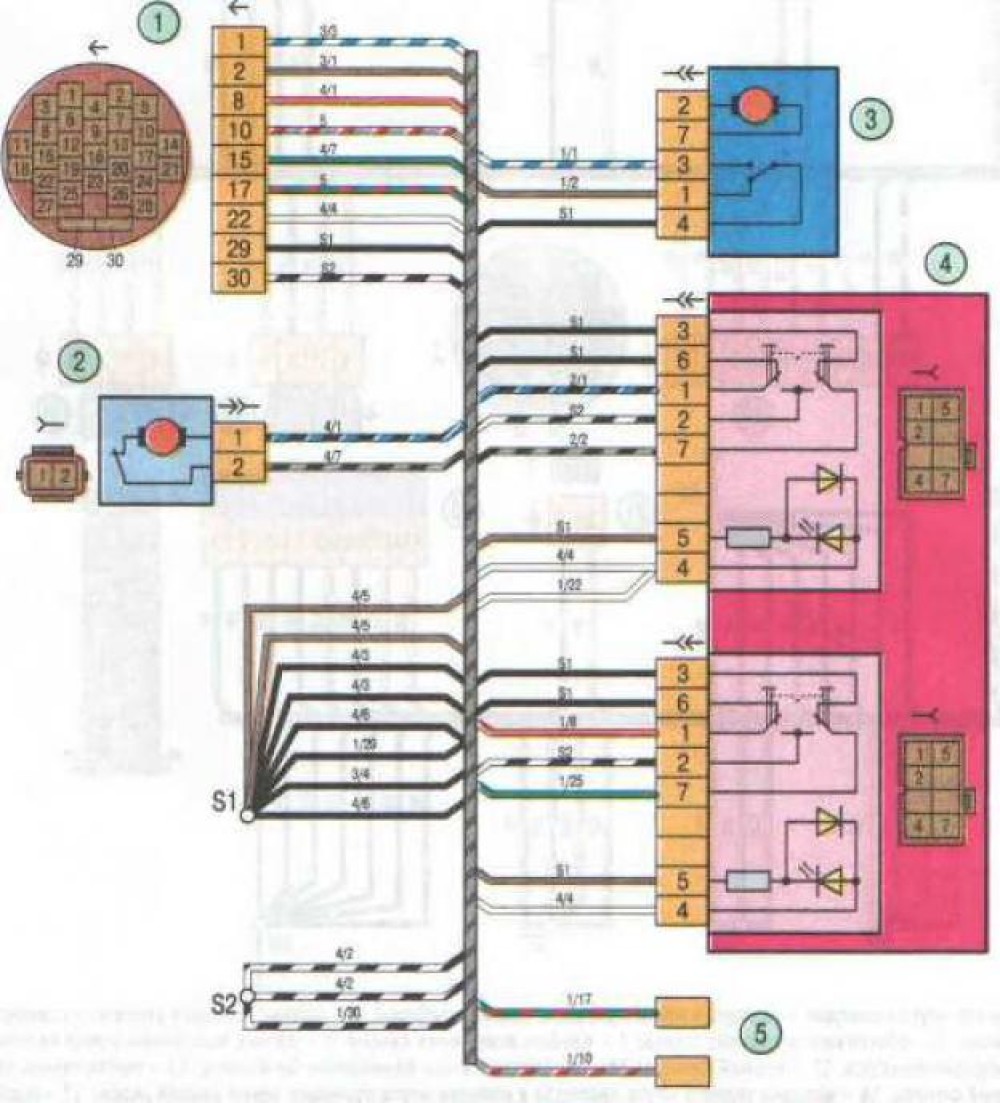

Почитав многие форумы я нашел любопытную информацию о том, что на водительскую дверь электропривод не установлен. Пришлось съездить в ближайший магазин автозапчастей и купить универсальный электропривод за 120 руб. Спустя некоторое время нашел дополнительную электросхему :
Установка сигнализации на Ладу Гранту

На которой отчетливо было показано, что на водительской двери установлен электропривод открывания замка, только он не подключен и провода в разъеме отсутствовали.

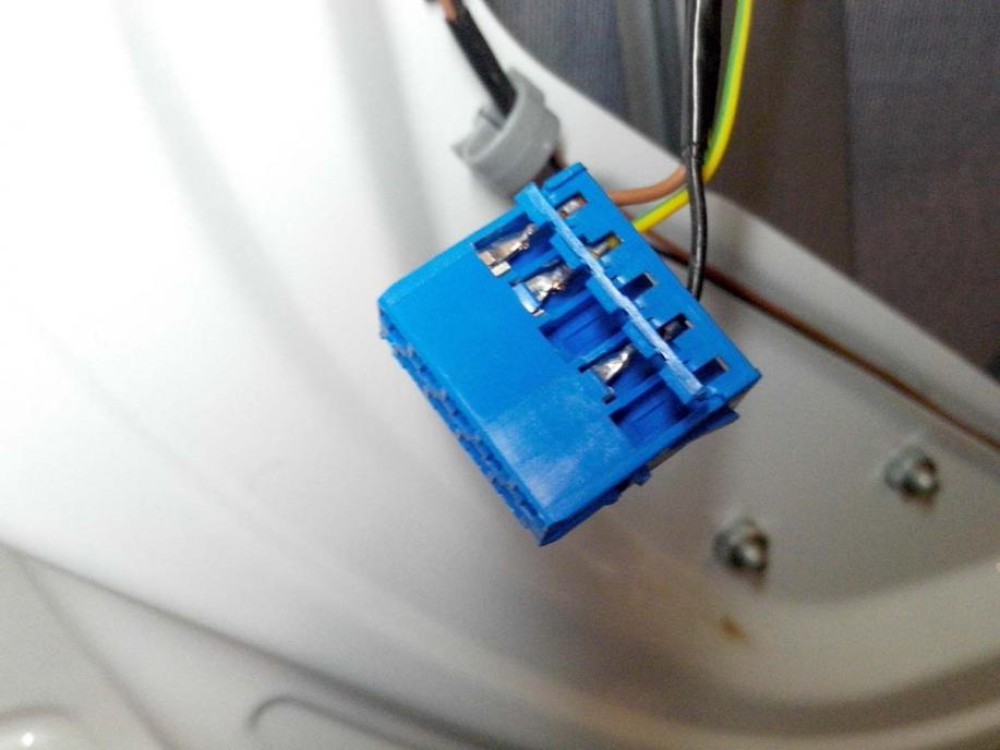

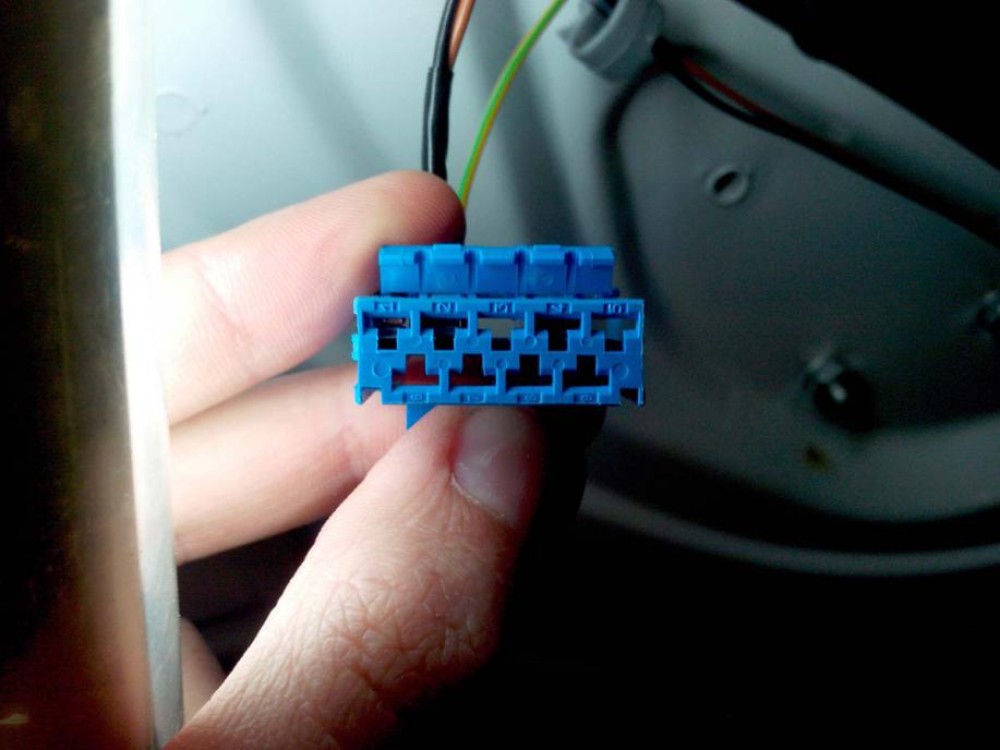

Сняв 9-контактный разъем убедился, что в нем установлено всего 3 активных контакта.
Установка сигнализации на Ладу Гранту
Установка сигнализации на Ладу Гранту
Установка сигнализации на Ладу Гранту

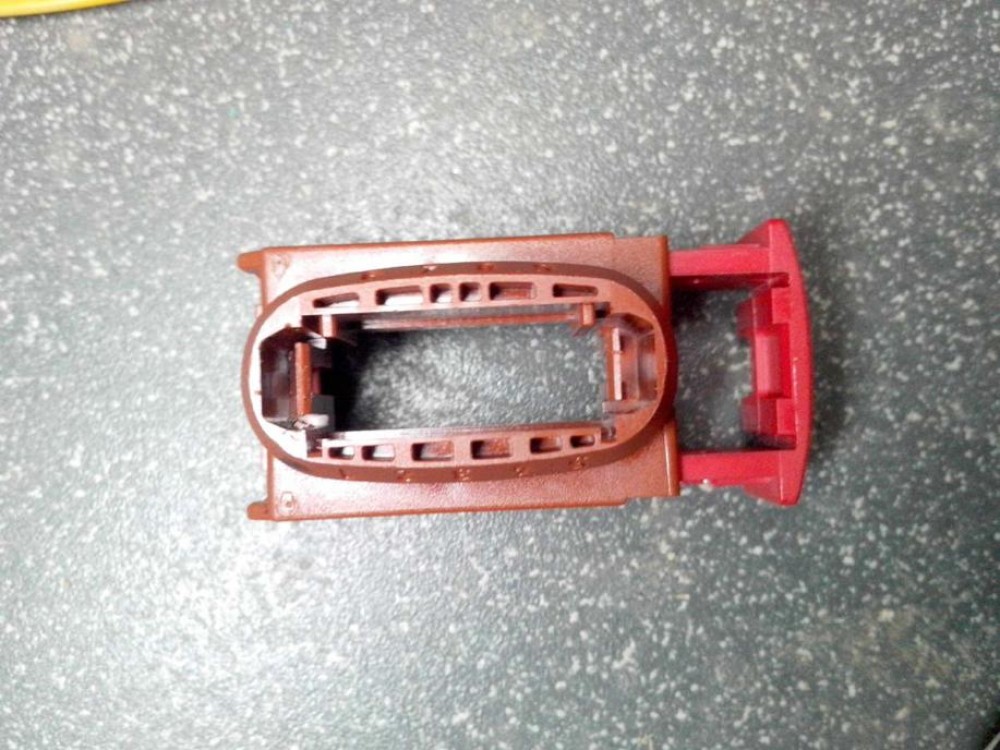

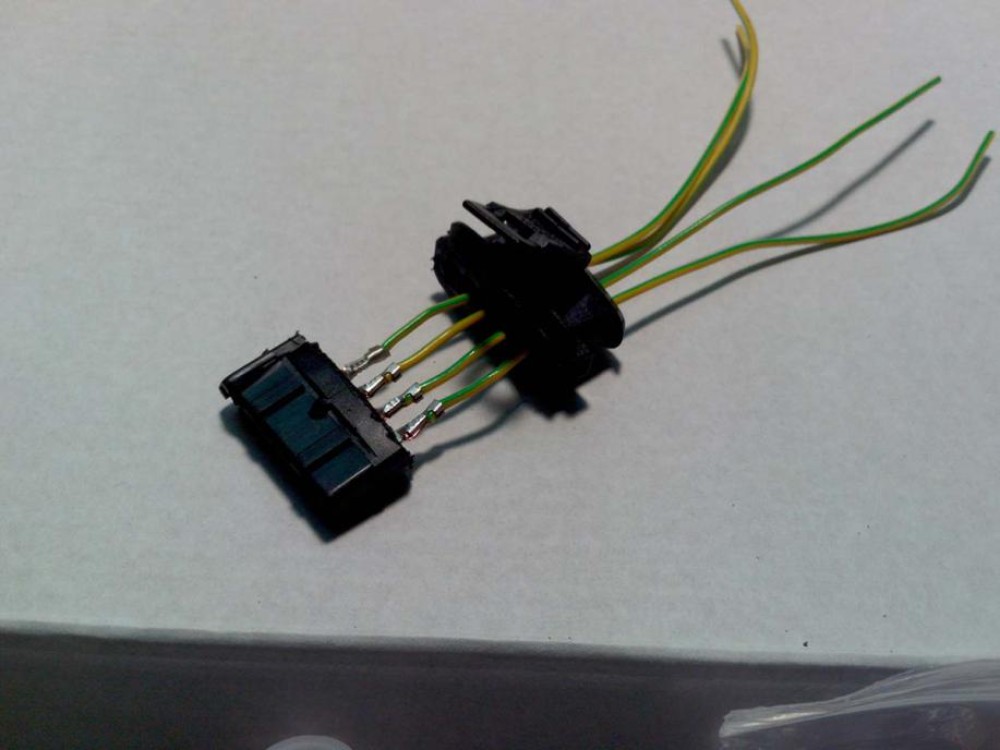

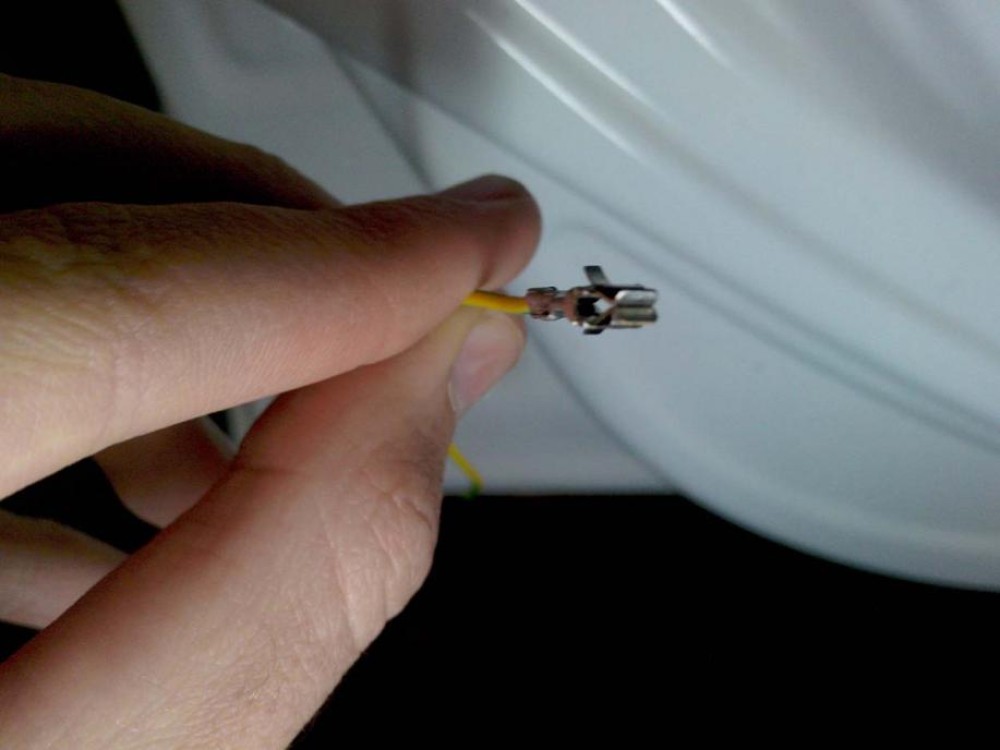

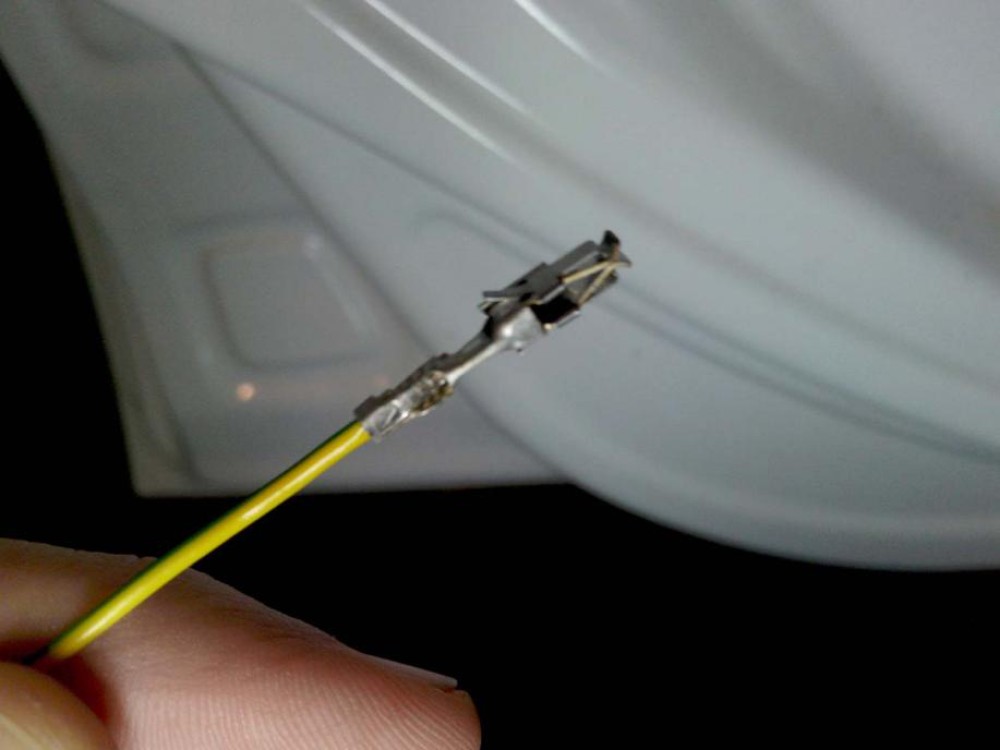

Стандартные микро контакты, которые я нашел у себя не подошли, т.к они обеспечивали ненадежное соединение и могли со временем отойти. Пришлось искать 2 родных контакта, дабы заполнить ячейки разъема. Но не так все просто. В данном разъеме установлены контакты нового образца, которых я не нашел в автомагазине. Купил неизвестный мне разъем с контактами похожими на нужный.


Установка сигнализации на Ладу Гранту
Установка сигнализации на Ладу Гранту

Разобрал. О чудо они подошли! Собрал разъем, подключил провода, проверил подав напряжение напрямую к проводам. Да! Водительская дверь открывается и закрывается а за ней и остальные.

Провести провода из двери в салон через резиновую гофрированную трубку было несложно. Единственное затруднение – это большой круглый разъем. Париться над контактами я не стал, а просто провел 2 провода через отверстия для контактов.



10. Установка концевиков дверей. Данная процедура не заняла больших усилий и ума. Просто «кинул» проводку от водительской двери к остальным. Концевики подключались параллельно.

11. Завершающий этап – «Подключение всех разъемов и проводов, тестирование и сборка». Далее проверил все необходимые функции сигнализации. Работает! Собрал все!

Единственный «баг» который я заметил – это ложное срабатывание сигнализации при выключенном плафоне освещения салона (среднее положение переключателя). Для его исправления просто переключил плафон в режим срабатывания при открывании любой из дверей. Прочитав в инструкции по эксплуатации сиги понял, что дело в «плавном появлении салонного света» (доп. функция сигнализации) необходимо задать больший промежуток при помощи сервисной кнопки сигнализации.

Надеюсь, что моя статья как-нибудь поможет тем, кто собирается поставить сигнализацию на Ладу Гранту своими руками! Если у вас появились вопросы, то задавайте! Удачи вам, друзья!
