ВАЗ 2101 VFTS Скоро 16ве Часть 1

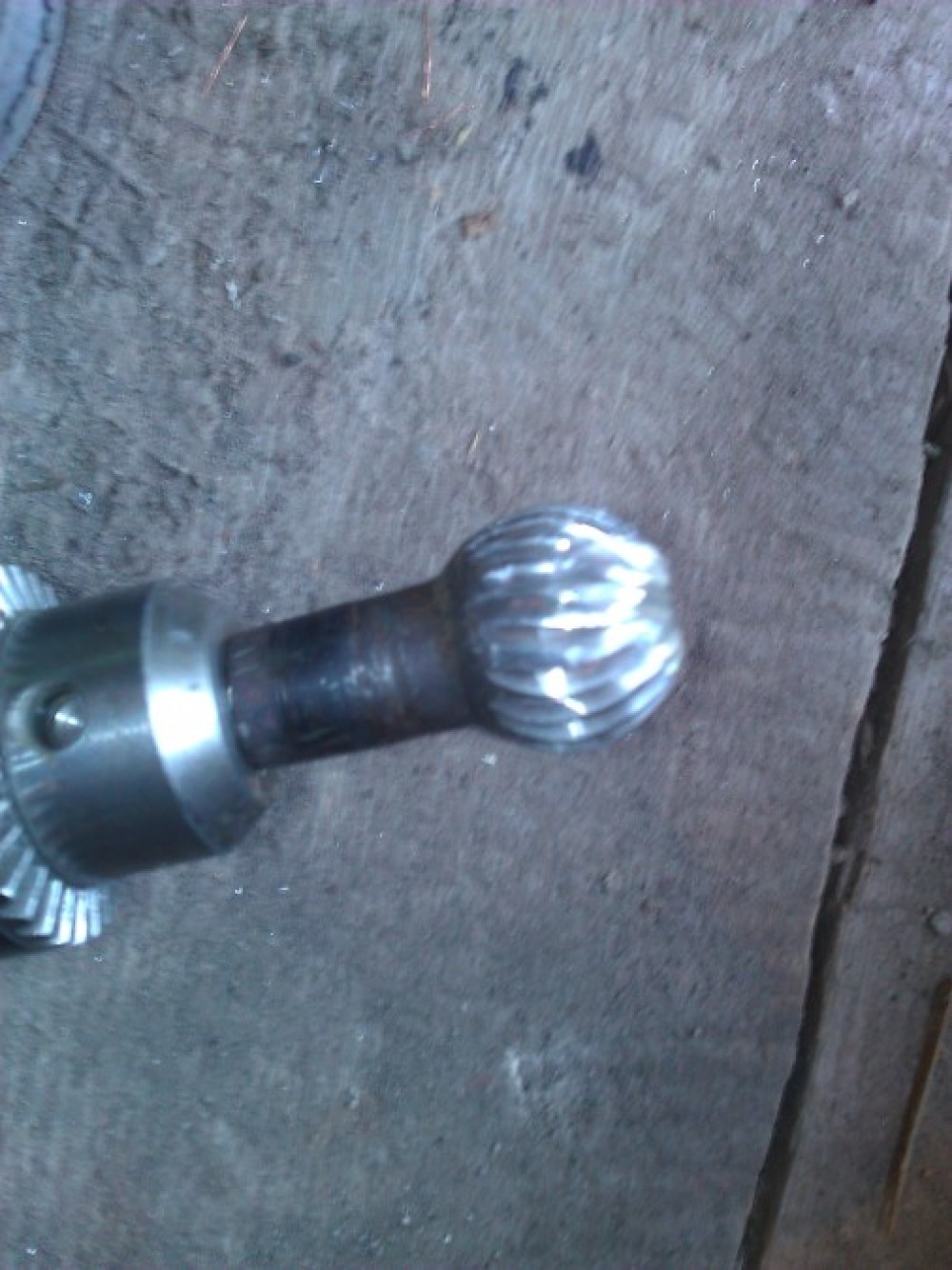

И вот наконец я приобрел двигатель ваз 2108 и ГБЦ ваз 2112 16 клапонная около недели он у меня лежал без дела до сегоднешнего дня. Взял я в руки головку смотрел на нее и решил пилить её иготовил шаровую фрезу диаметром 26мм.

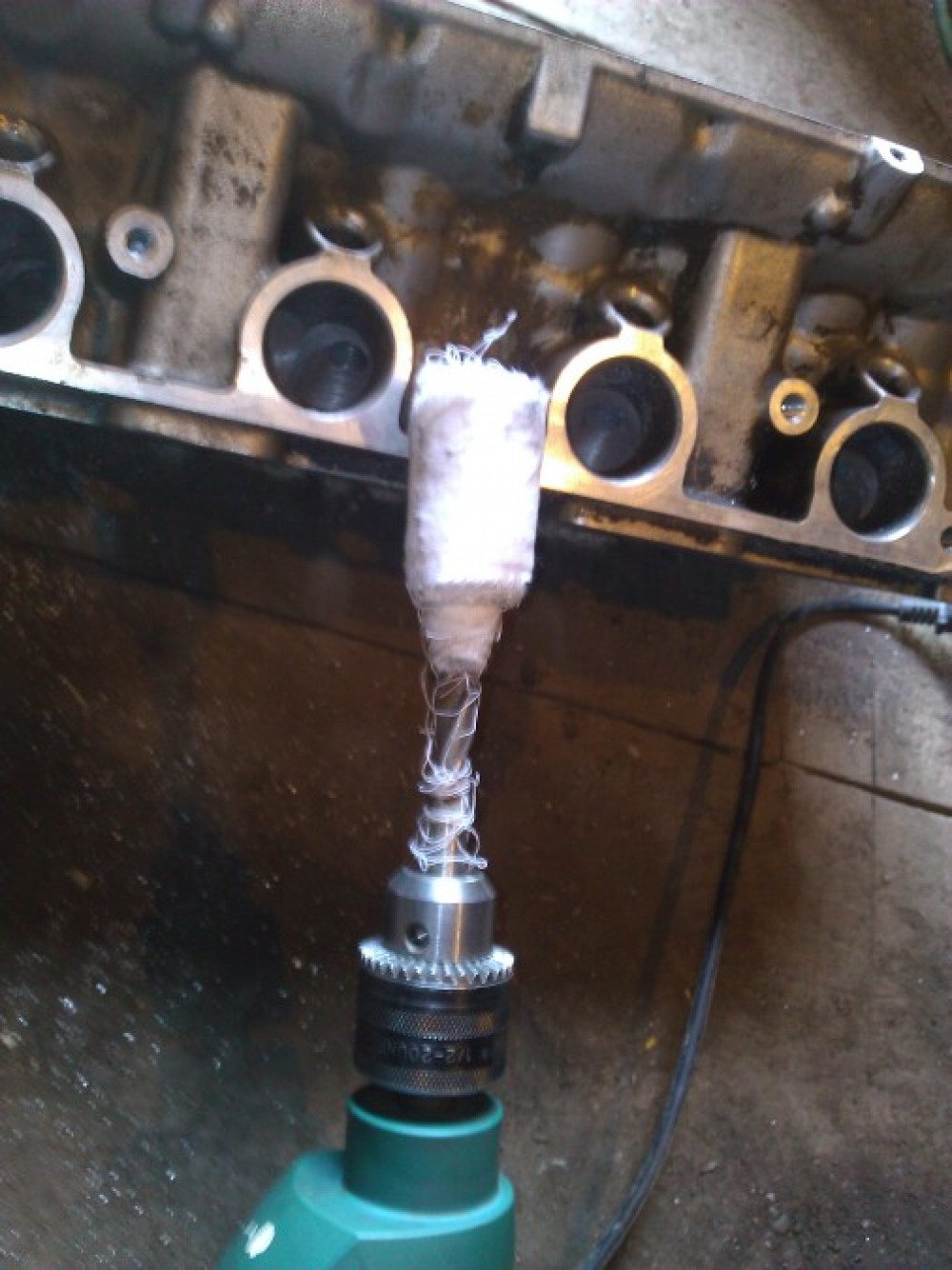

Зажал её в дрель и пошла жара. Опыт пеления есть только 8 клапонной ГБЦ и то от классики. Медленно но верно пилил каналы пропилил все впускные каналы. После чего взял сверло диаметром 12мм наматал на него ветоша.


На ветош наждачку и начал пилить большие каналы. Большие каналы я пропелил быстро.

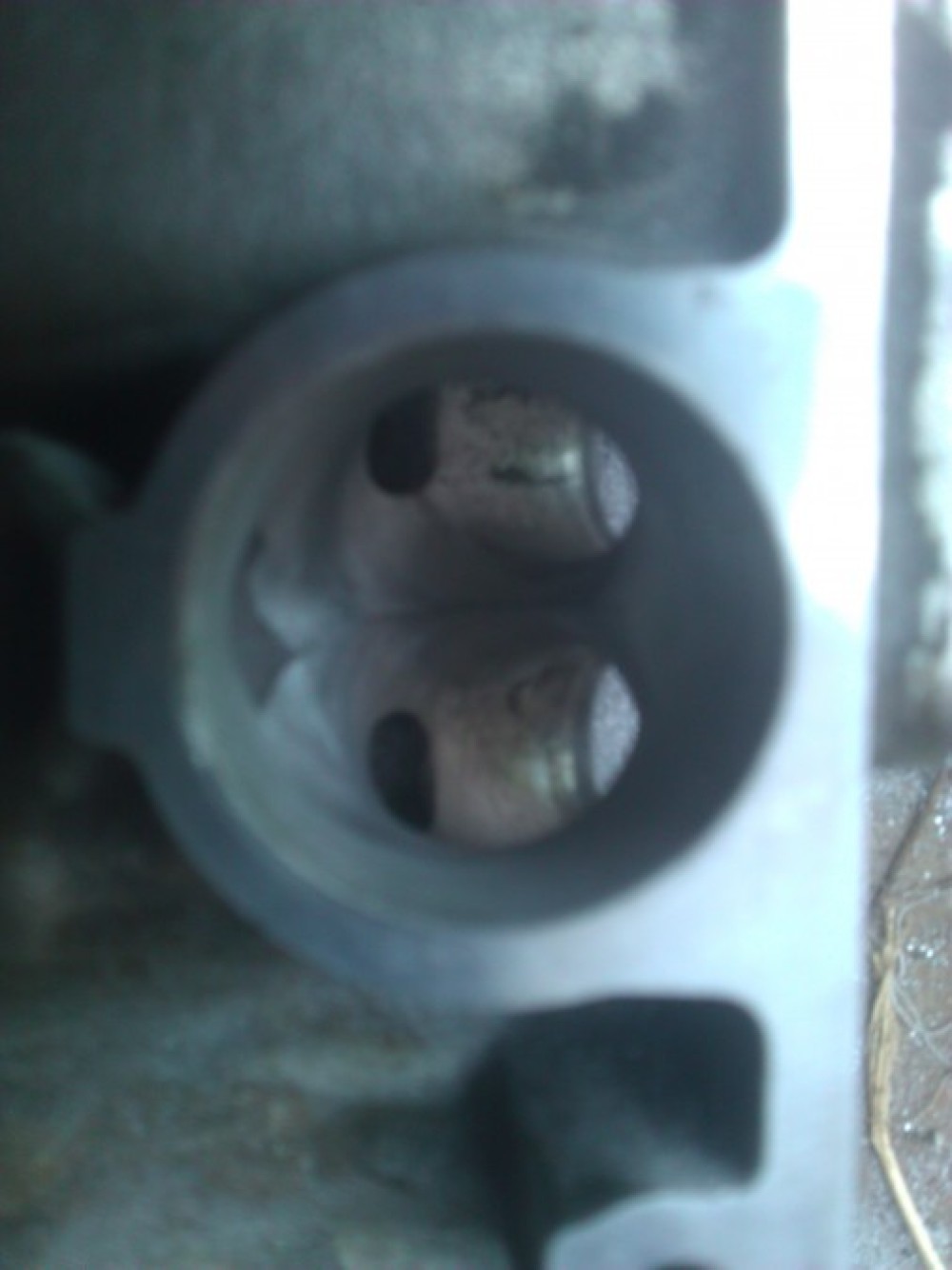

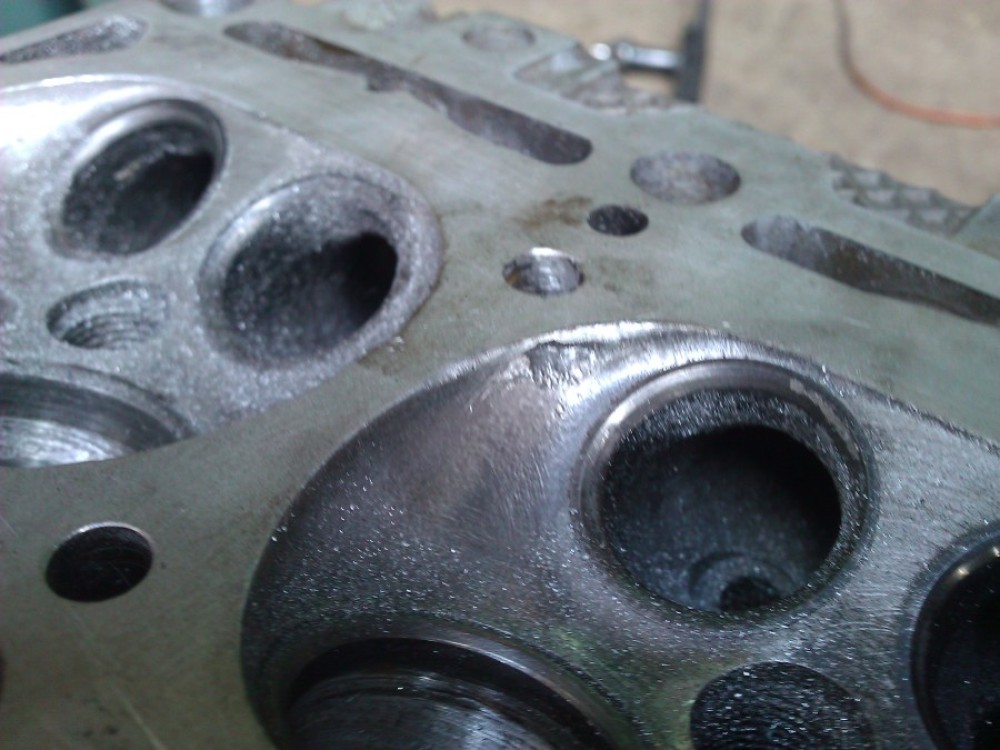

Вот так выглядит уже готовые пилинные каналы но это только впуск.
Маленькие каналы довести до идеала не получилось есть мелкие косячки.

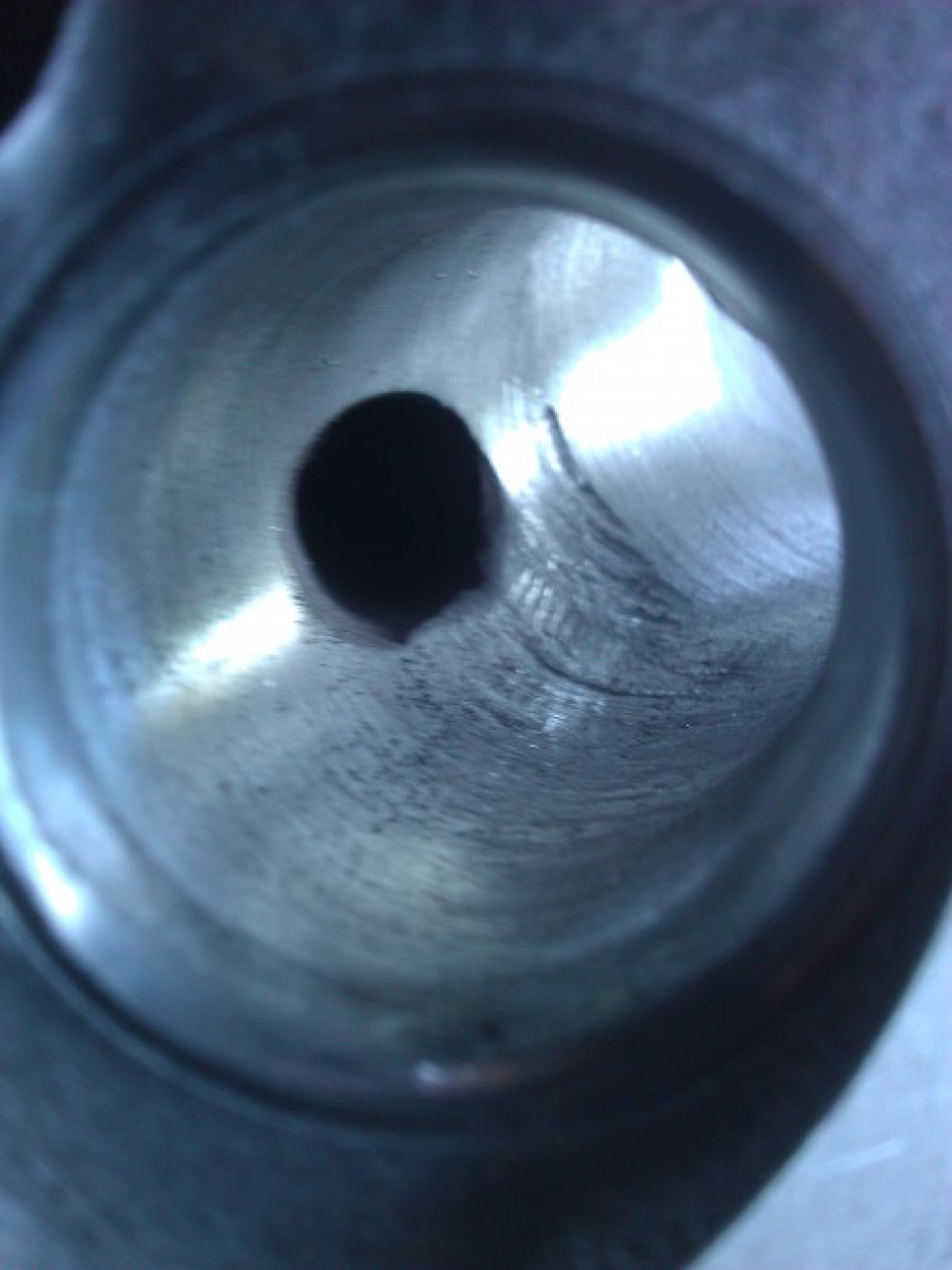

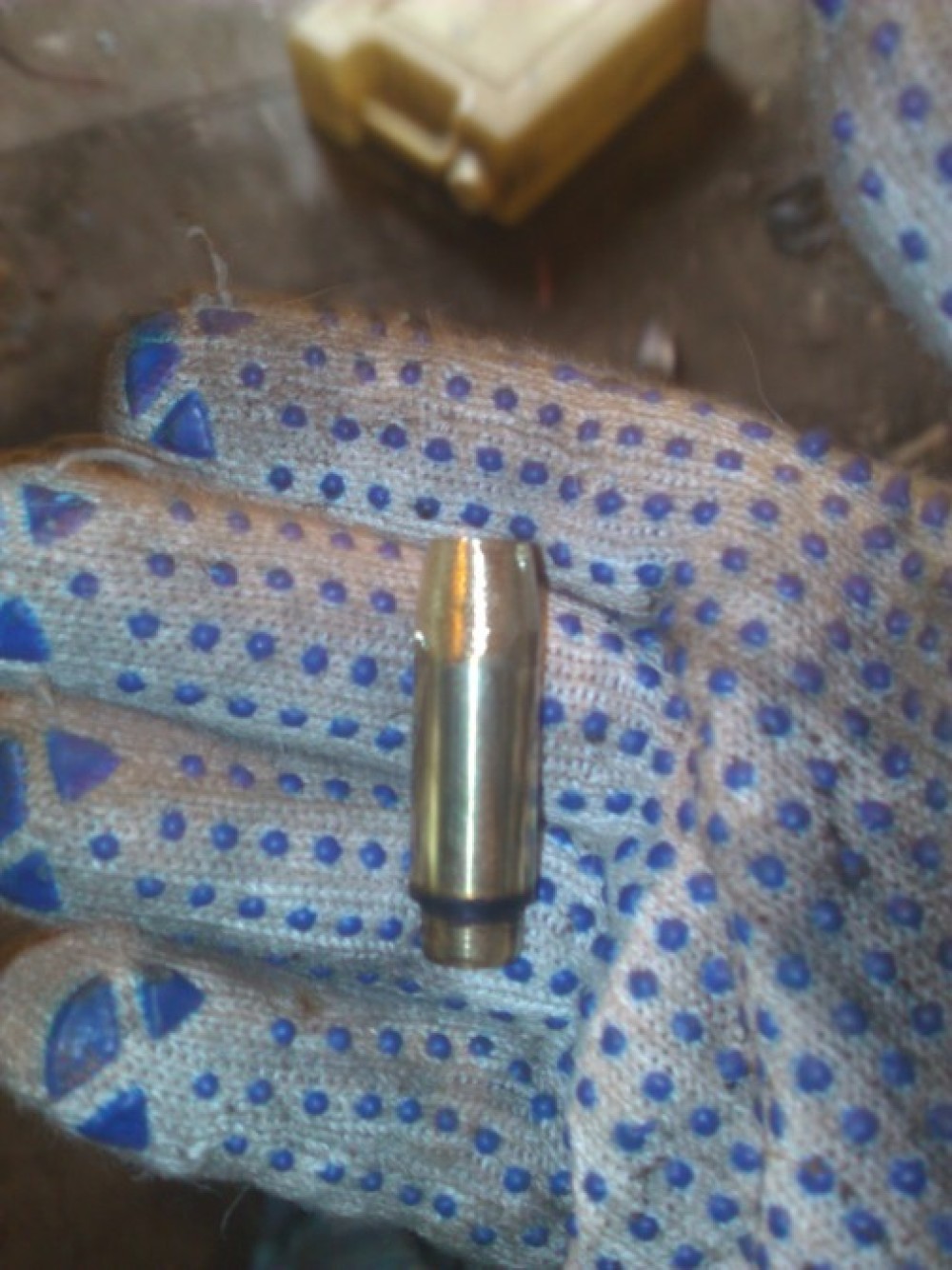

Вот на фото видно от фрезы косячки но я думаю ничего страшного. Далее принялся я за доработку направляющих на фото уже доработаная.

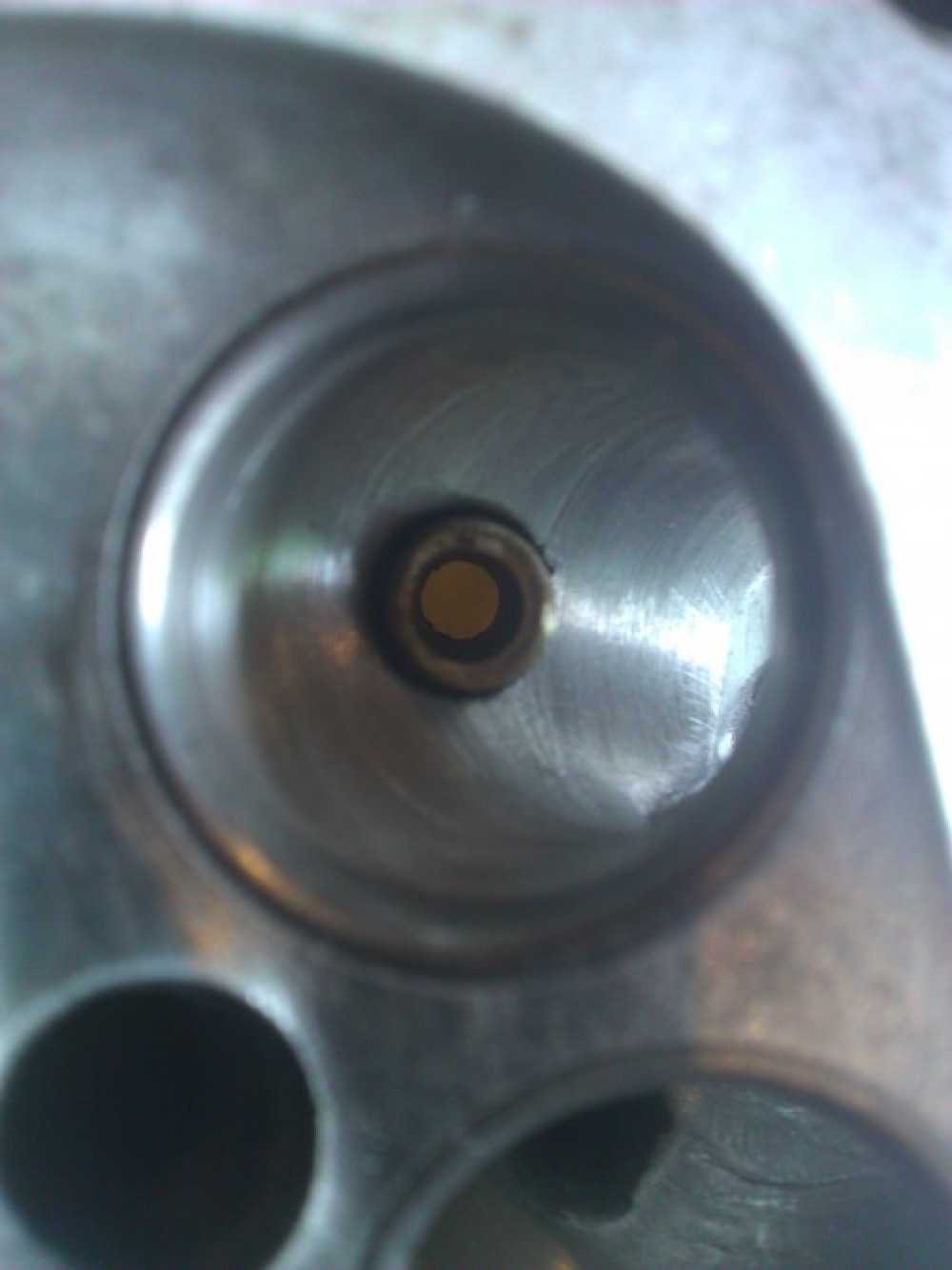

Дорабатывал на наждаке отступил гдето 1см и заточил под конус вот так она сидит в головке вид сверху.

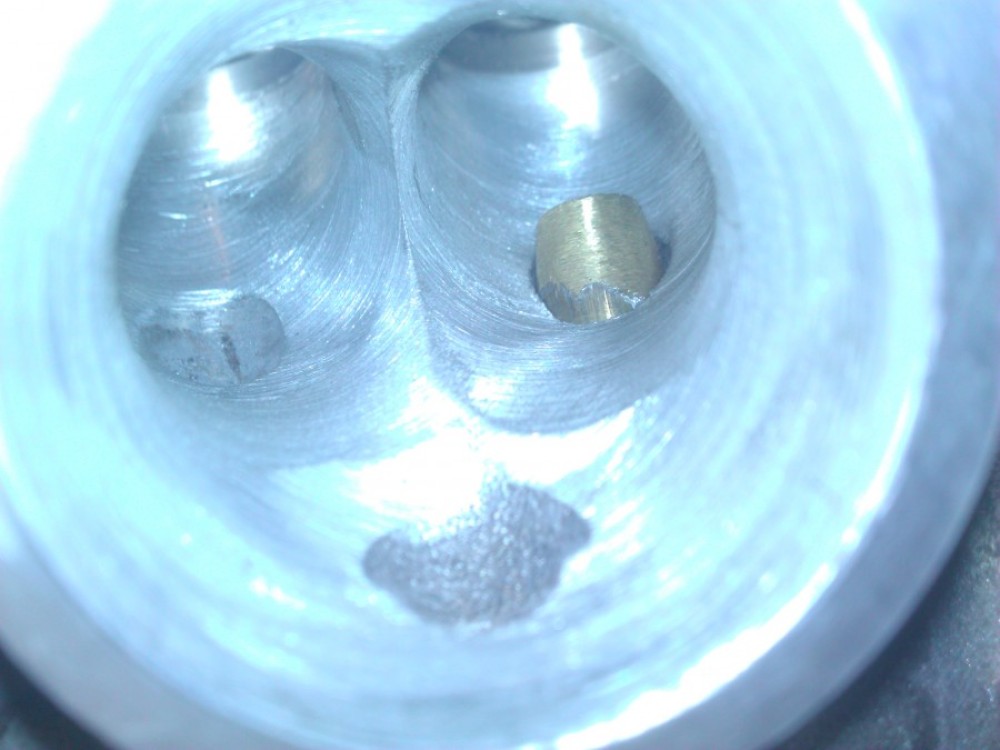

Вид сбоку:

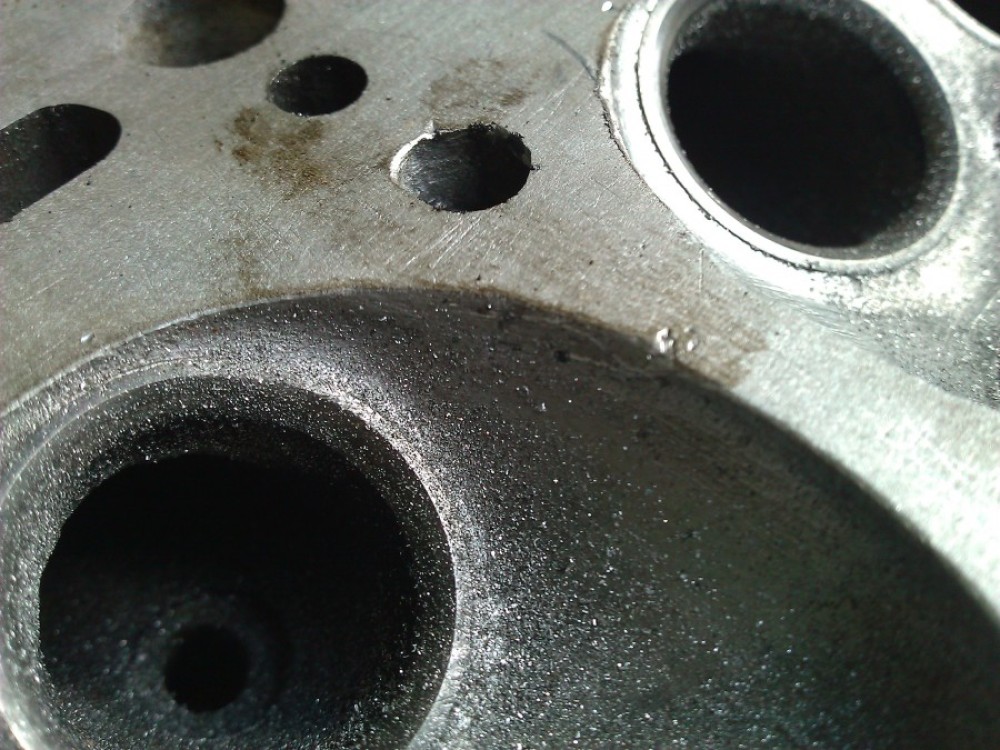

то что надо сидит :)))) с выпуском еще не работал предстоит тоже пилка. После всего увидел что головка паяна и это меня насторожило на фото видно.


Ну а в целом думаю не маловато ли я запилил каналы 26мм?:)))))
