Модернизация топливной системы жигуленка

К 2011 сезону я все-таки решился на установку второго ряда форсунок, который должен был обеспечить мне несколько лишних лошадок. Но вот незадача — толивная система явно себя изжила. Да и устал я от жуткого колхоза с резиновыми шлангами, прикрученными хомутами ко всему подряд. Покопавшись в бескрайнем интернете, решился на установку универсальной топливной системы, собираемой на фиттингах с армированными шлангами.
Целью было собрание такой системы, которая удовлетворит все возможные потребности моего тазика, так как сегодня один конфиг, а завтра уже другой, и будет спокойно обеспечивать мотор мощностью до 500 сил, а при необходимости чтобы я её мог переустановить на другой автомобиль с минимальными переделками.
Сначала приглянулся насос MagnaFlow, но люди знающие посоветовали взять Aeromotive A1000. По завлению производителя он обеспечивает топливом двигатели мощностью до 1000л.с., что с моими скромными 150 л.с. за глаза. Кстати его я взял в комплекте с одноименным регулятором давления, что намного выгоднее, чем если бы покупал поотдельности.

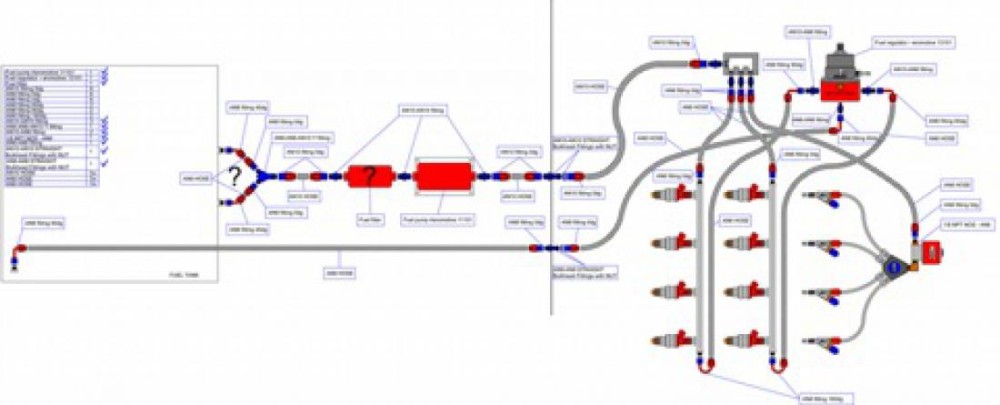

В общем следующий этап — рулетку в руки и бегом в машину. Задача состояла в том, чтобы составить топливную схему, по которой я возьму ровно столько расходников, сколько мне надо, ни за что не переплачивая. Совет: сразу все посчитайте, продумайте и начертите. Это съэкономит ваши деньги и время (доставка из штатов нужной запчастюльки колеблется от 2-х недель до бесконечности). Проковырявшись пару недель, я получил следущее:
Схема конечно не окончательная, но суть понять уже можно. По моей схеме я составил список для заказа запчастей и отправил его в Horse-Power:

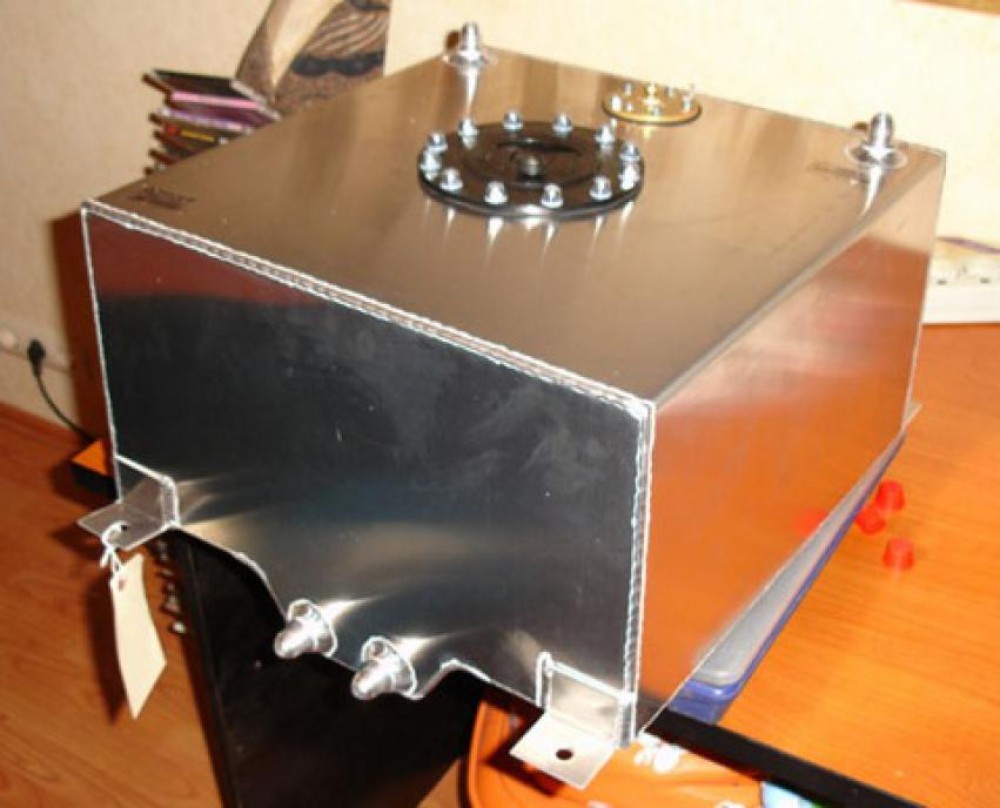

Бензобак SummitRacing на 38 литров — 1 шт.
Насос Aeromotive A1000 — 1 шт.

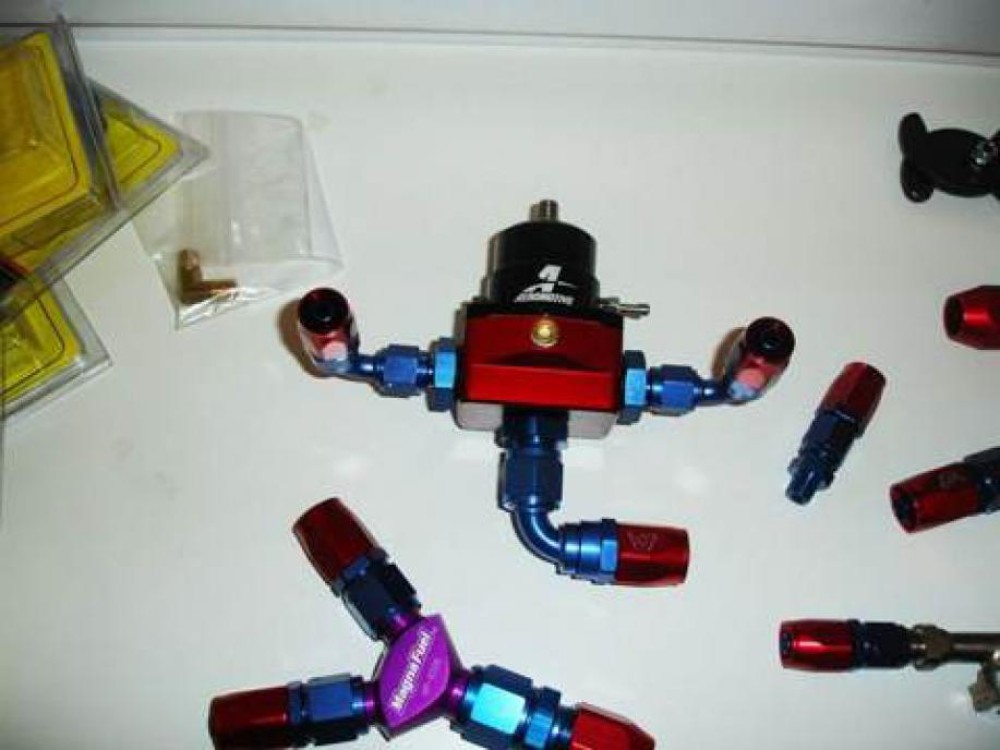

Топливный регулятор Aeromotive 13101 — 1 шт.
Топливный фильтр Aeromotive 12304 100 micron — 1 шт.
Фиттинг JEGS AN10 прямой — 4 шт.
Фиттинг JEGS AN10 90гр. — 2 шт.
Фиттинг JEGS AN10 45гр. — 1 шт.
Фиттинг JEGS AN8 прямой — 6 шт.
Фиттинг JEGS AN8 90гр. — 2 шт.
Фиттинг JEGS AN8 45гр. — 1 шт.
Фиттинг JEGS AN6 прямой — 6 шт.
Фиттинг JEGS AN6 90гр. — 5 шт.
Фиттинг JEGS -10AN to -10AN — 1 шт.
Y-фиттинг Magnafuel MP-6208 AN8 AN8 Y AN10 — 1 шт.
Фиттинг JEGS AN10->AN6 — 2 шт.
Фиттинг JEGS AN6->AN8 — 1 шт.
Фиттинг JEGS AN10->AN10 ORB — 2 шт.
Проходной фиттинг AN10 через кузов bulkhead+nut earl's — 1 шт.
Проходной фиттинг AN8 через кузов bulkhead+nut earl's — 1 шт.

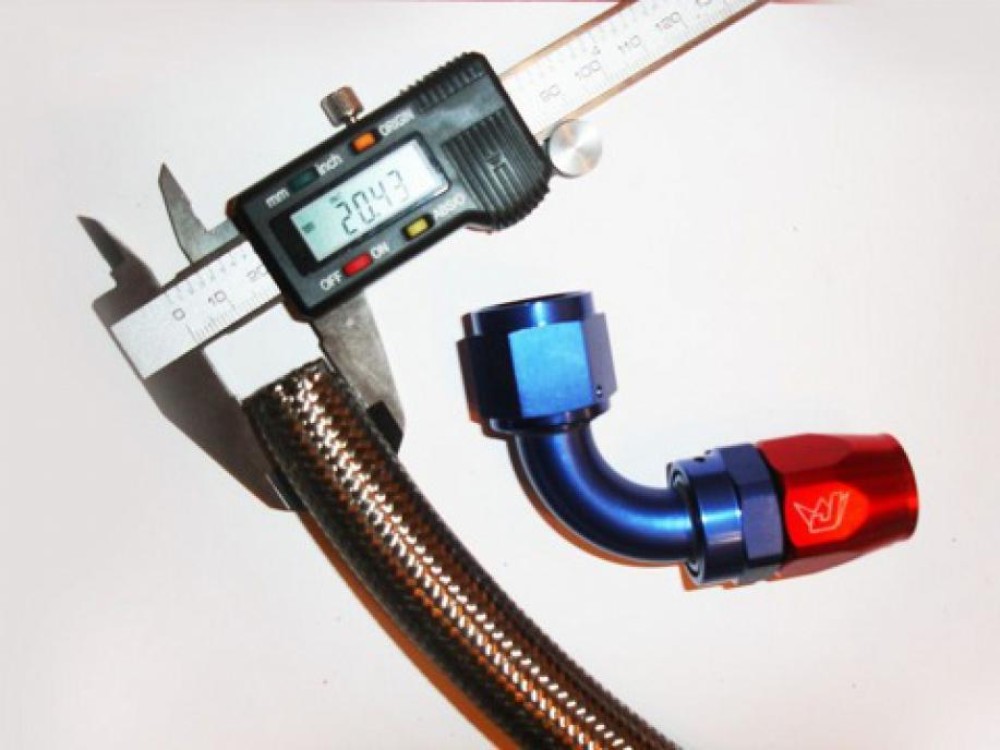

Армированный шланг an10 jegs hose — 4 м.
Армированный шланг an8 jegs hose — 6 м.
Армированный шланг an6 jegs hose — 3 м.
Фиттинг для топливного соленоида NOS 17530 1/8 NPT — 1 шт.
Фиттинг для топливного соленоида NOS 17968 1/8 NPT — AN6 — 1 шт.
Фиттинг-Коллектор — 1 шт.
Датчик температуры и давления топлива BOSCH — 1 шт.

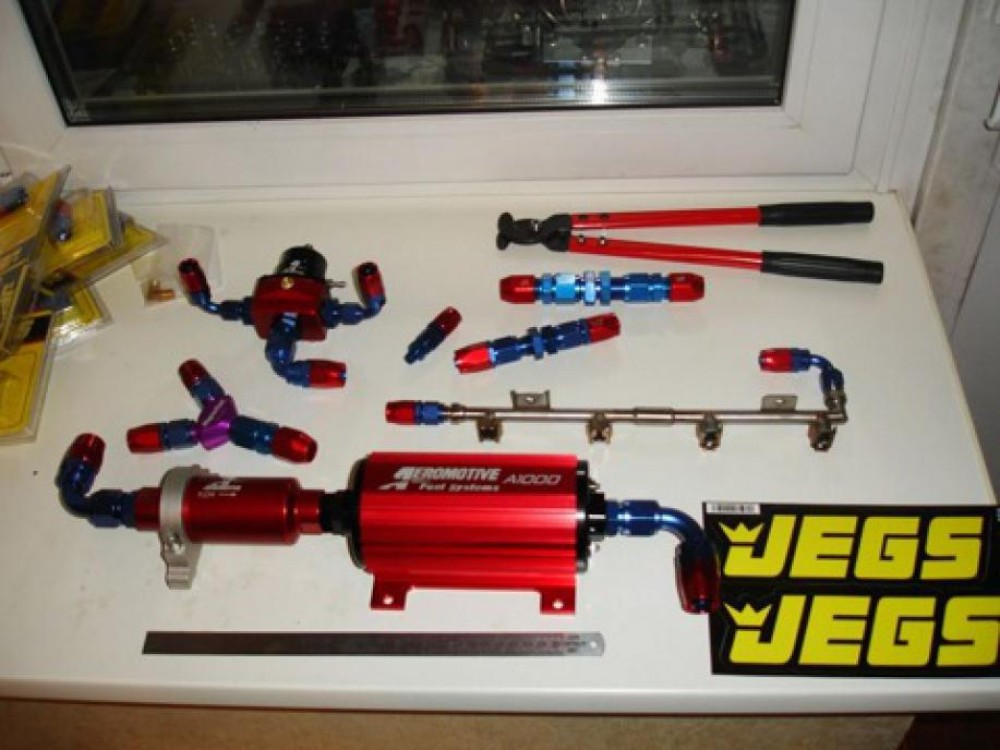

Ну а дальше — месяц ожидания и вожделенная коробка с кучей ништяков у меня в руках! Радости нет предела!
